Tuesday, May 6th 2014, 12:13pm

jippi heute kam auch endlich das ganze bestellte plexiglas an :D

hier mal alle platten weiß und transparent



mal grob übereinander gelegt...
ist schon ein wenig wuchtig mit seinen finalen 6 cm zugeklappt später,
aber das stört mich weniger denn dafür ist der style wie ich finde einfach klasse





und hier auch die transparenten 15 mm platten für die kühler und AGB



nicht wundern wenn es alles ein bischen viel aussieht ;)
ich habe extra von jedem ein wenig mehr bestellt falls ich mich mal verbohre/fräse ^^

jetzt heist es gleich noch kleber besorgen fahren und dann kann es soweit endlich los gehen :D

This post has been edited 1 times, last edit by "mowli" (May 6th 2014, 1:07pm)


Paladin

Wenn I Murksen muss... Aaarrgh..

Posts: 12,083

Date of registration: Jul 18th 2009

Name: Patrick Betz

Location: Simbach bei Landau a. d. Isar

Occupation: Kraftfahrer (Gelernter Schreiner)

Thanks: 363

  • Send private message

42

Tuesday, May 6th 2014, 8:10pm

Ach, da kommen bei mir grad so erinnerungen auf :D
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


ringo

Der 0 Punkte Ringo

Posts: 5,591

Date of registration: Jun 15th 2009

Location: Kanton SG

Thanks: 161

  • Send private message

43

Tuesday, May 6th 2014, 10:15pm

Warum hast du den Kleber nicht gleich mitbestellt.

www.complex-mods.de

mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

44

Tuesday, May 6th 2014, 11:11pm

Ach, da kommen bei mir grad so erinnerungen auf :D

Hehe warum wohl ;) :P


Warum hast du den Kleber nicht gleich mitbestellt.

Weil ich den normalerweise in nem gut ausgestatteten baumarkt bekomme...
Leider war er bei dem in meiner nähe ausverkauft :S ... aber hab den dann wo anders bekommen.
Habe mich für UHU Allplast entschieden da dieser die passenden eigenschaften für mein vorhaben hat.
Bei acryfix hab ich bissl angst gehabt das das uv licht zum härten auch an alle stellen gut hinkommt.

mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

45

Wednesday, May 14th 2014, 12:25pm

sooo update :D

leider lag ich das we mit grippe flach und konnte erst anfang dieser wo richtig anfangen :S
aber hab deshalb schonmal richtig gas gegeben ;)

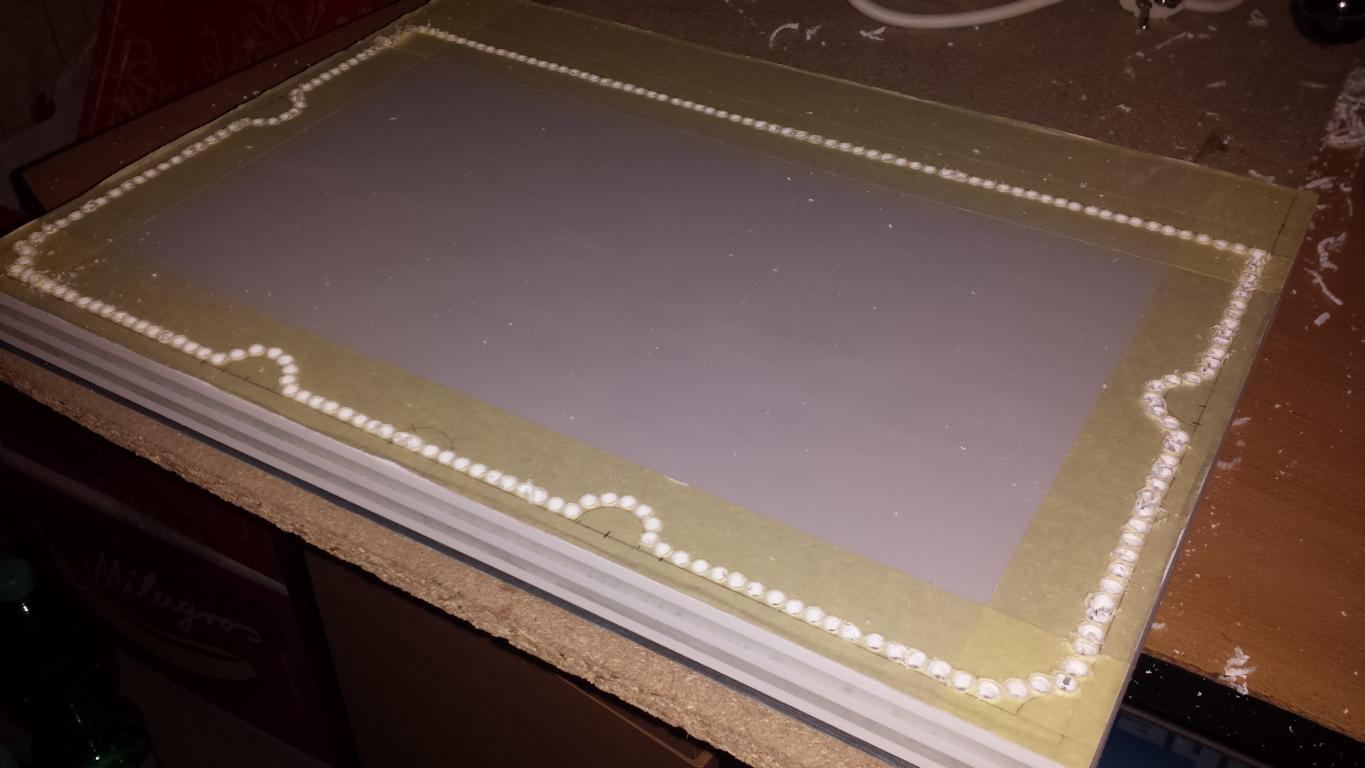

die einzellnen platten sind für das grundgerüst schon verklebt, seitlich plan geschliffen und ich bin schon die vorbohrungen fürs innere aussägen am bewerkstelligen...bilder davon kommen die tage.

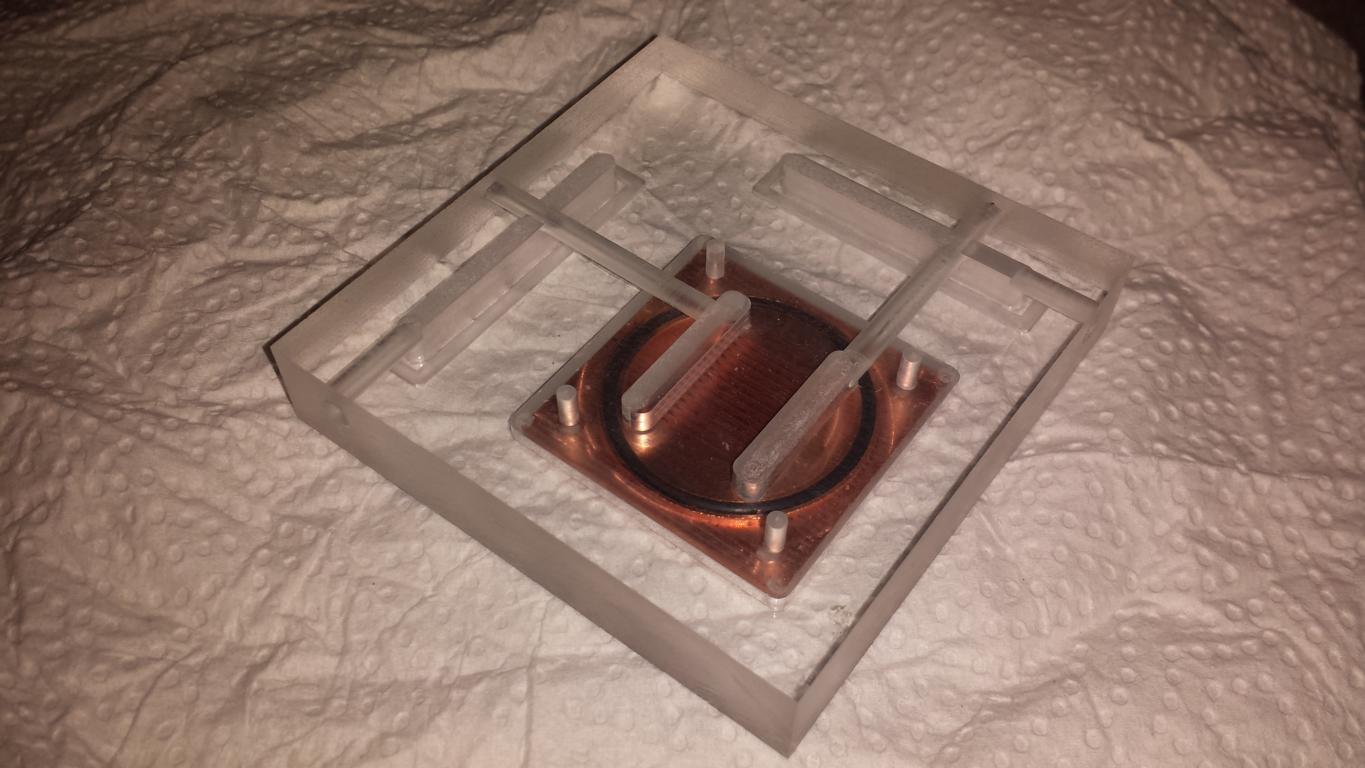

den cpu kühler habe ich heute aber schonmal soweit fertig gestellt ^^

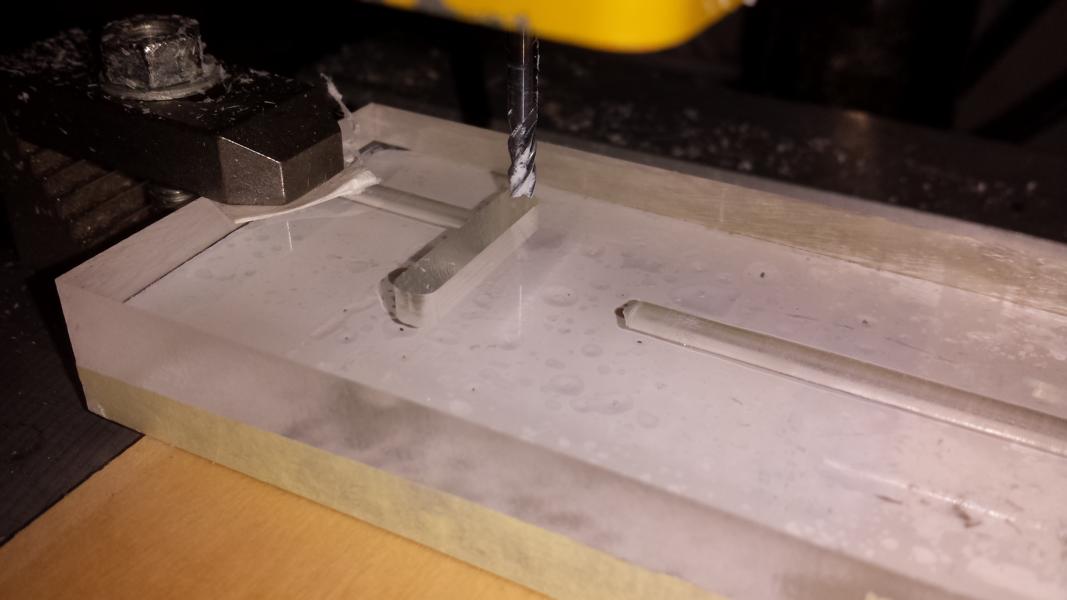

erstmal die löcher vorbohren und dann die kanäle fräsen





dann noch die halterungen, alles etwas kürzen und fertig ist der cpu kühler :D





es fehlen nur noch die gewinde für die anschlüsse...
doch leider habe ich den 4,2er bohrer fürs M5 gewinde verlegt und musste den eben neu bestellen 8|
im komplett fertigen zustand wird er natürlich noch poliert und die kanten werden abgerundet.
aber soweit bin ich sehr zufrieden ^^

Paladin

Wenn I Murksen muss... Aaarrgh..

Posts: 12,083

Date of registration: Jul 18th 2009

Name: Patrick Betz

Location: Simbach bei Landau a. d. Isar

Occupation: Kraftfahrer (Gelernter Schreiner)

Thanks: 363

  • Send private message

46

Wednesday, May 14th 2014, 12:28pm

Schaut gut aus, aber warum hast du da einen so dicken acrylblock verwendet?
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


Subway

3. Platz Enermax Casecon Contest

Posts: 1,611

Date of registration: Nov 26th 2010

Name: Marvin

Location: Berchtesgadener Land

Occupation: IT Specialist Webhosting & CDN

Thanks: 67

  • Send private message

47

Wednesday, May 14th 2014, 1:01pm

Ich glaube das sieht nur so dick aus, wenn du das mit den Gegenständen im Hintergrund usw. vergleichst finde ich geht es. Aber wolltest du es nicht so bauen das es nicht mehr unten raussteht?

mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

48

Wednesday, May 14th 2014, 5:32pm

Schaut gut aus, aber warum hast du da einen so dicken acrylblock verwendet?

Also so dick ist der nicht wirklich... kommt auf den bildern dicker rüber.
Der ist genau 15 mm dick. ^^
Wollte erst 10 mm nehmen aber hatte dann doch bissl angst wegen der wand stärke und dem wasser druck.


Ich glaube das sieht nur so dick aus, wenn du das mit den Gegenständen im Hintergrund usw. vergleichst finde ich geht es. Aber wolltest du es nicht so bauen das es nicht mehr unten raussteht?

Beim cpu kühler wollte ich das kupfer nicht versenken da genug platz ist und das kupfer nur so 4 mm dick ist
Beim gpu kühler werde ich es aber machen müssen, da ich ja auch die speicher mit kühlen will und das alles somit etwas niedriger brauche.

Paladin

Wenn I Murksen muss... Aaarrgh..

Posts: 12,083

Date of registration: Jul 18th 2009

Name: Patrick Betz

Location: Simbach bei Landau a. d. Isar

Occupation: Kraftfahrer (Gelernter Schreiner)

Thanks: 363

  • Send private message

49

Wednesday, May 14th 2014, 5:43pm

Wasserdruck entsteht da keiner der auswirkungen hätte. ;)
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

51

Friday, May 16th 2014, 12:03pm

und wieder nen stück weiter ^^

nachdem der kleber nun auf jedenfall trocken ist habe ich alles mal grob vorgebohrt





als nächstes habe ich dann oben und unten je ca 1 cm mim dremel grob raus geschnitten und danach nochmal mit der Laubsäge den rest durch getrennt.



klar ich hätte es auch einfacher mit ner stichsäge machen können...
aber ich hatte echt bei der stärke zu viel angst das das sägeblatt durch die wärme verklebt, verkantet und mir so alles durch reißt.
deshalb bin ich lieber auf nummer sicher gegangen. ^^



jetzt heist es nur noch alles grob mim schleif aufsatz vom dremel erstma innen plan schleifen :D

Socke

Lebt hier!

Posts: 1,037

Date of registration: Mar 23rd 2014

Occupation: Service Techniker / Elektroniker für Geräte und Systeme

Thanks: 44

  • Send private message

52

Friday, May 16th 2014, 12:41pm

Saubere Arbeit! Gefällt mir

Ironknocker

Heisskleber und Spaxschrauben!

Posts: 2,872

Date of registration: Aug 31st 2010

Location: Koblenz

Occupation: Meister im Metallbauhandwerk

Thanks: 117

  • Send private message

mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

54

Friday, May 16th 2014, 10:46pm

Danke danke ^^

Nuja begradigen...
Also erstma grob mim dremel schleifen und dann mit feile und nem großen Metall winkel dachte ich da ;)
Aber von innen wird man die ränder eh ned mehr so ganz sehen können,
deshalb kommt es da zum Glück ned auf einen mm an.
Immerhin von aussen ist schonmal alles plan :D

Ironknocker

Heisskleber und Spaxschrauben!

Posts: 2,872

Date of registration: Aug 31st 2010

Location: Koblenz

Occupation: Meister im Metallbauhandwerk

Thanks: 117

  • Send private message

55

Saturday, May 17th 2014, 6:55am

wenn du das von innen beleuchten willt, solltest du das schön glarr machen da du sonst das licht nicht gleich ist.

Paladin

Wenn I Murksen muss... Aaarrgh..

Posts: 12,083

Date of registration: Jul 18th 2009

Name: Patrick Betz

Location: Simbach bei Landau a. d. Isar

Occupation: Kraftfahrer (Gelernter Schreiner)

Thanks: 363

  • Send private message

56

Saturday, May 17th 2014, 7:03am

Also wenns beleuchtet ist kann ich ironknocker nur zustimmen, du wirst jeden Fehler außen sehen der innen ist. Ich würd es ganz glatt feilen, und dann matt schleifen. Dann schaut's auch außen sauber aus.
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

57

Saturday, May 17th 2014, 10:06am

Genau das hatte ich ja auch so in etwa vor.
Kam glaub ich im letzten post ned ganz so rüber.
Also glatt gefeilt wird es auf jedenfall. ^^

mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

58

Thursday, May 22nd 2014, 11:59am

und weiter gehts ^^

die letzten tage war ich neben dem gehäuse feilen auch am GPU kühler zu gange.

als erstes wurden seitlich die löcher für anschlüsse etc gebohrt (leider kein bild),

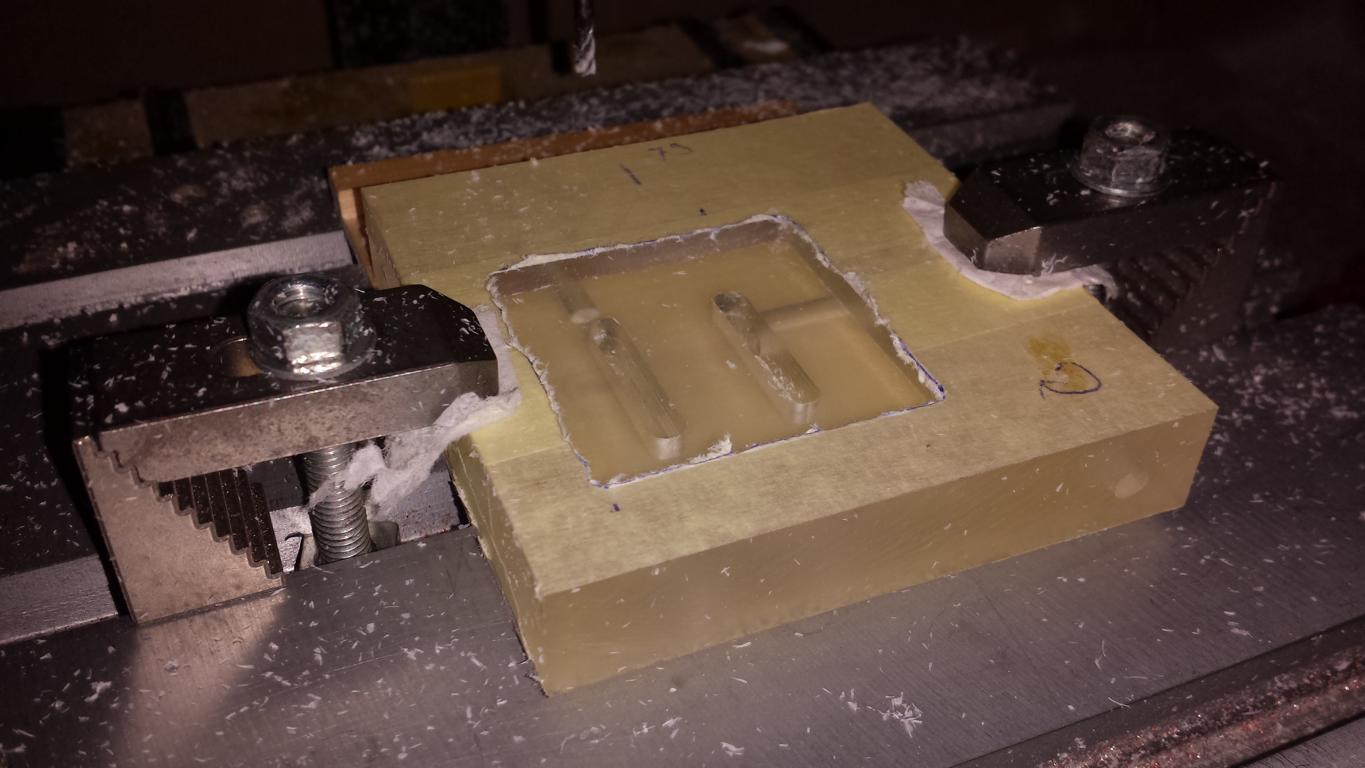

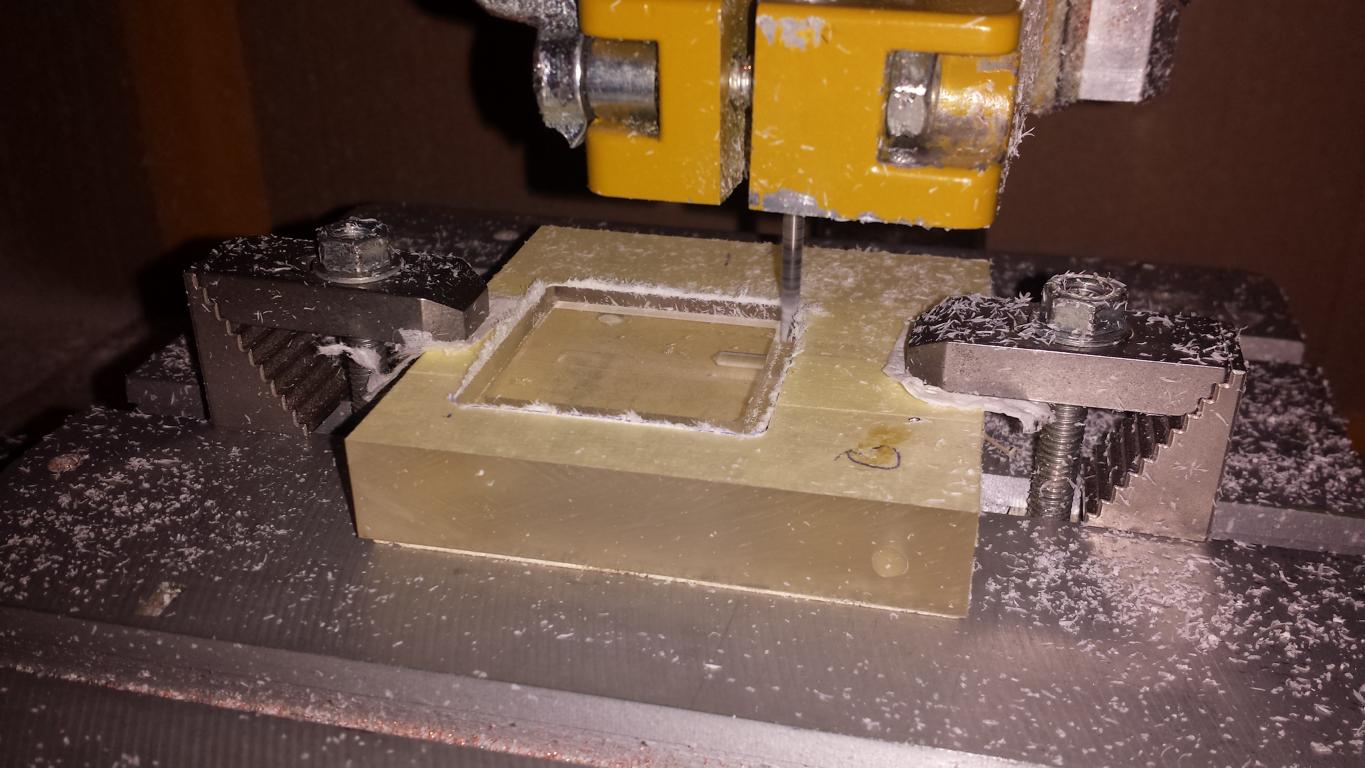

danach wurde eine 3,8 mm vertiefung gefräst um den kupfer kühler zu versenken






und passt ^^

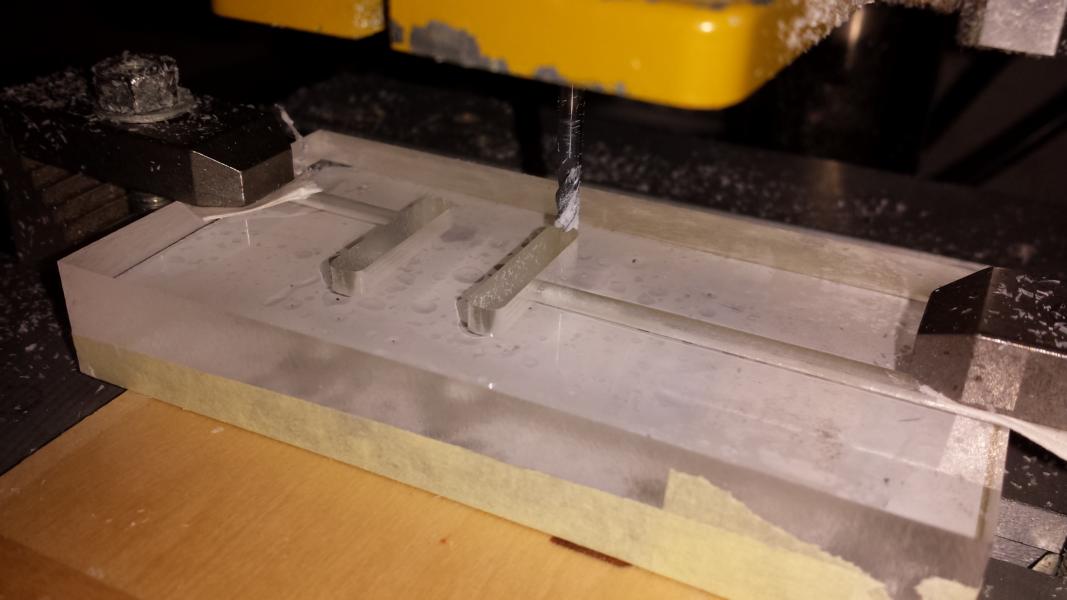

danach wurden dann die rillen für den wasserverlauf gefräst




da ich zu der GPU auch noch in einem die speicher mit kühlen möchte,
habe ich dann noch 2 rillen gefräst wo später eine 1,5 mm kupferplatte mit dichtung drauf geschraubt wird.

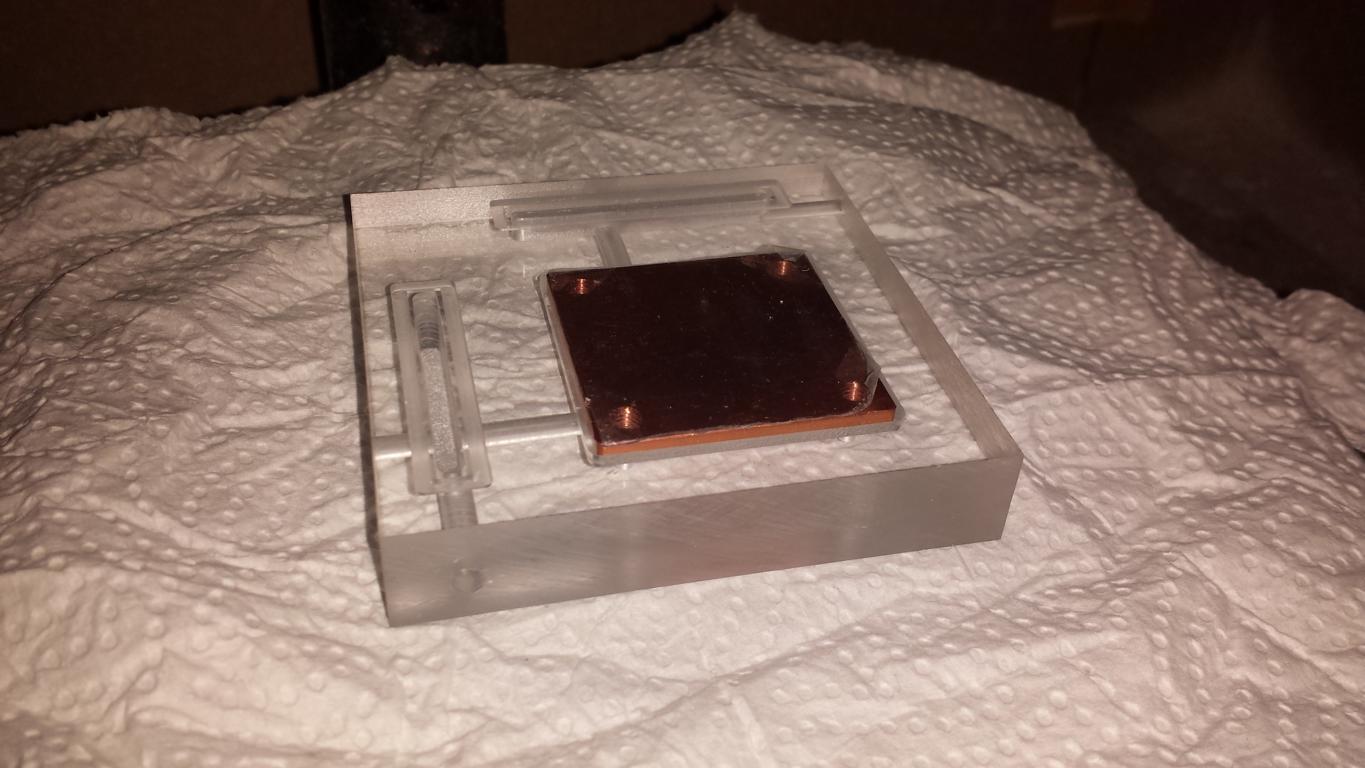

der bisher fertig gefräste acryl block




und nochmal die sicht seite




hier mal eine genauere beschreibung wie in etwa das wasser verlaufen soll ^^




jetzt werde ich die tage noch die kupferplaten für die speicher anfertigen und die restlichen halte löcher bohren und den kühler säubern.
also mir gefällt es optisch bisher echt gut.
hoffe das alles passt...schlieslich hab ich alles ca 10 ma nachgemessen :D

Paladin

Wenn I Murksen muss... Aaarrgh..

Posts: 12,083

Date of registration: Jul 18th 2009

Name: Patrick Betz

Location: Simbach bei Landau a. d. Isar

Occupation: Kraftfahrer (Gelernter Schreiner)

Thanks: 363

  • Send private message

59

Thursday, May 22nd 2014, 2:51pm

schaut echt klasse aus, aber warum hast du bei den Speicherschlitzen weiter nach hinten gebohrt, da gibts doch nur wasserverwirbelungen oder?
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


mowli

Wohnt hier!

  • "mowli" started this thread

Posts: 568

Date of registration: Aug 19th 2012

Name: Thomas

Location: Koblenz

Thanks: 17

  • Send private message

60

Thursday, May 22nd 2014, 3:44pm


schaut echt klasse aus, aber warum hast du bei den Speicherschlitzen weiter nach hinten gebohrt, da gibts doch nur wasserverwirbelungen oder?

Danke ^^

Ja glaube auch das es bei den schlitzen hinten nur leichte verwirbelungen gibt...
aber die speicher gehen nunmal bis dahin und da wasser ja dennoch Wärme leitet fand ich es so am sinnvollsten ^^
