Arduino Tutorial 1.1 - Eingabe per Taster

1.1 - Eingabe per Taster

Ein Taster ist die einfachste Art um mit dem Arduino zu interagieren und gleichzeitig auch ein schönes Einstiegsbeispiel um in die Welt des Arduinos hinein zu schnuppern.
Ich zeige euch hier wie man einen Taster an den Arduino anschließt und den benötigten Code dazu, um mit dem der Arduino dann eine Aktion auszuführen. In diesem Fall schalten wir eine LED an, solange der Taster gedrückt ist. Dazu wird der Taster zusammen mit einem Pulldown-Wiederstand angeschlossen, der für ein sauberes High bzw. Low Signal sorgt.

Ich verwende hier eine normale LED, statt der auf dem Arduino verbauten LED (Pin 13), da ich das anschaulicher finde.

Teileliste

Arduino IDE (Tutorial wurde mit 1.6.5 erstellt)
Arduino Uno (oder ein anderes Modell)
Breadboard
Steckbrücken oder Kabel
Taster
10kΩ Widerstand
LED (mit Vorwiederständen)

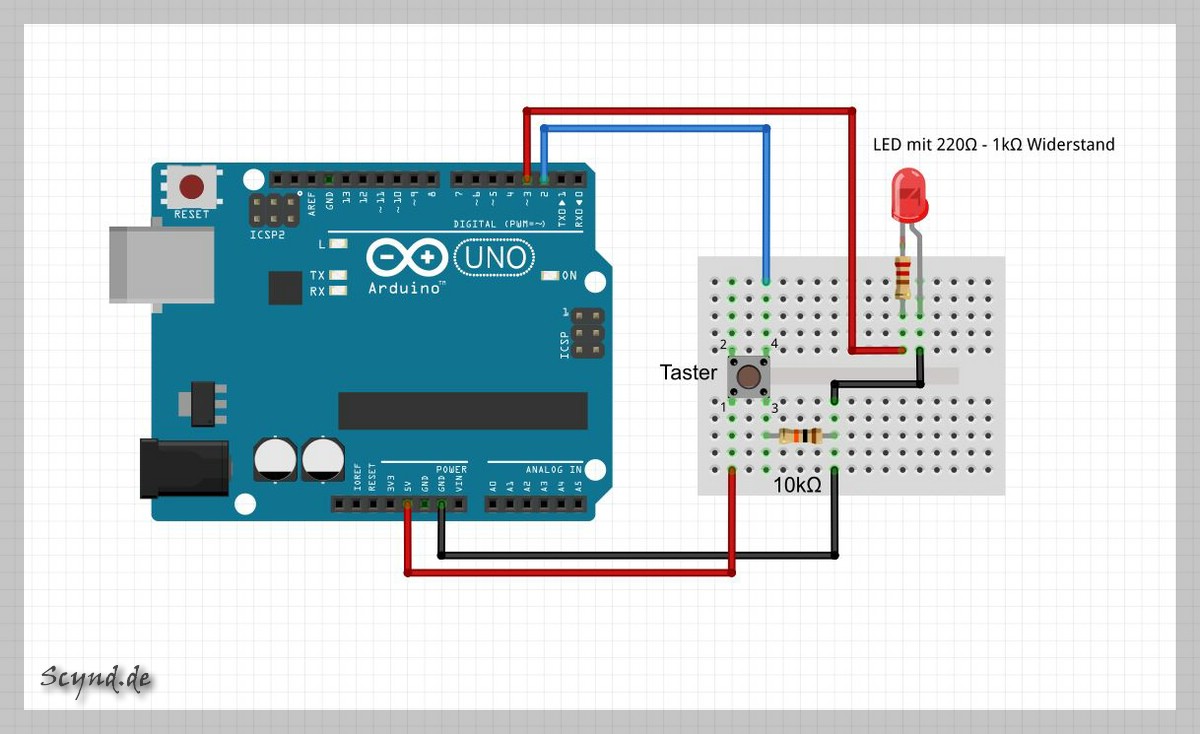

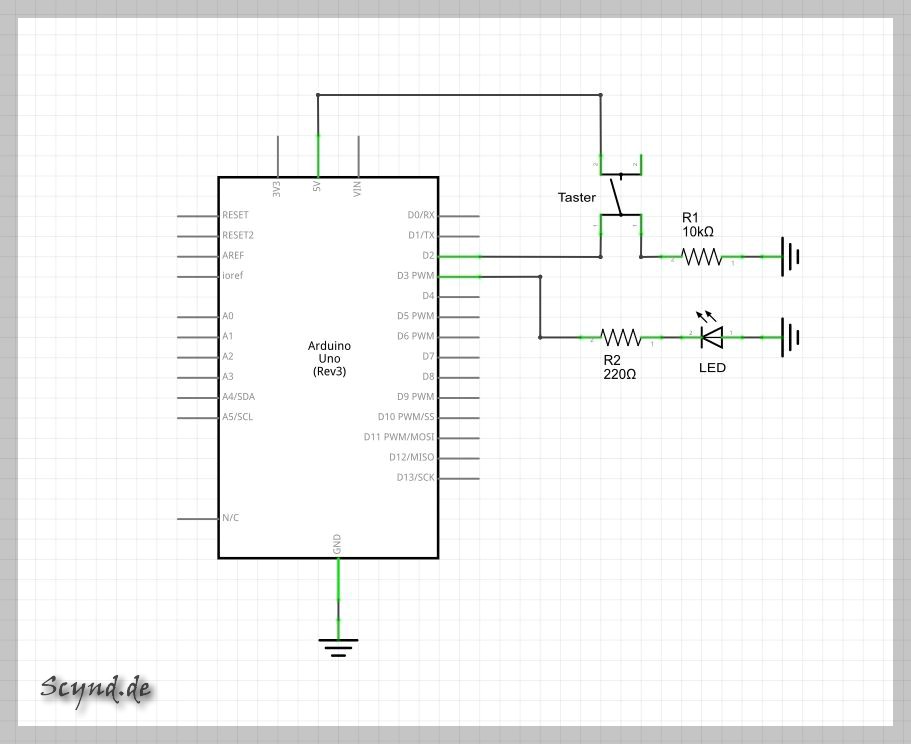

Anschlussplan

Code

Quellcode

/*
Arduino Tutorial 1.1 - Taster

by Scynd 2015
http://www.scynd.de/tutorials/arduino-tutorials.html
*/

// Konstanten
const int tasterPin = 2;	// Pin Nummer des Tasters
const int ledPin =  3;  	// Pin Nummer der LED des Arduinos

// Variablen
int tasterStatus = 0;   	// Variable für den Taster Status


void setup()
{
  pinMode(ledPin, OUTPUT); 	// LED Pin wird als Ausgang gesetzt
  pinMode(tasterPin, INPUT);   // Taster Pin wird als Eingang gesetzt
}


void loop()
{
  // Lesen des Status des Taster Pins
  tasterStatus = digitalRead(tasterPin);

  // Prüfen ob der Taster gedrückt ist
  // Wenn der TasterState HIGH ist...
  if (tasterStatus == HIGH)
  {
	digitalWrite(ledPin, HIGH); 	// schalte die LED an
  }
  // Wenn nicht...
  else
  {
	digitalWrite(ledPin, LOW);  	// schalte die LED aus
  }
}

Nach dem setzen der Konstanten und Variablen, werden im setup die Ein- und Ausgänge deklariert.
Im loop angekommen, wird als erstes der tasterPin abgefragt ob der Taster gedrückt ist und das Ergebnis in der Variable tasterStatus gespeichert. Nun wird mit Hilfe einer if Abfrage verglichen ob der tasterStatus HIGH ist. Wenn ja, wird die LED eingeschalten, wenn nein wird sie ausgeschalten.

Das war es auch schon

Video

Hier geht es zu nächsten Tutorial in dem ich euch zeige, wie man einen Taster entprellt :thumbup:

Arduino Tutorial 1.2 - Taster entprellen

Dieser Beitrag wurde bereits 20 mal editiert, zuletzt von »Scynd« (25. April 2016, 11:46) aus folgendem Grund: Das Tutorial wurde überarbeitet, einige Kommentare passen nun vielleicht nicht mehr ganz.

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Es haben sich bereits 2 registrierte Benutzer bedankt.

Benutzer, die sich für diesen Beitrag bedankt haben:

Paladin (30.09.2013), Semme (10.11.2013)

Tamlem

Wohnt hier!

Beiträge: 612

Registrierungsdatum: 17. Mai 2013

Name: Beni

Wohnort: Darmstadt

Danksagungen: 24

2

Samstag, 21. September 2013, 16:55

Hört sich echt gut an!
Da ich mich schon eine Weile dafür interessiere aber nicht wirklich Ahnung von der Materie habe ist dein HowTo echt gut.
Wenn man sich das so durchliest ist es wirklich gut verständlich.
Mach weiter so! (Dann kann ich dir im Winter nachbauen

)

CNC "Bauprojekt"

Abmessungen: 1200 x 1000 mm
Antrieb: DC Servomotoren
Spindel: 2,2KW Hertz
Steuerung: UHU Steuerung
Fertigstellung: OFFEN

Mein 3D Drucker:
Klick->Phantom 3D <-Klick

Meine Projekte:
Dirty Harry [Desk PC]
Walli - World greatest wall-pc
Home Cinema
Ein Netzteilwahnsinn
3D-Drucker im Eigenbau

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

hackii

Fühlt sich wohl hier

Beiträge: 422

Registrierungsdatum: 5. Oktober 2011

Beruf: Elektroniker für Geräte und Systeme

Danksagungen: 13

3

Montag, 30. September 2013, 13:37

Schönes How to! Danke für die Arbeit.

Kurze Frage unter und Stromern, Warum hast du nicht einfach nen Pull-down-Widerstand eingebaut?

Aus Fehlern lernen wir.
Und wenn uns niemand auf unsere Fehler aufmerksam machen würde - wie könnten wir dann lernen ohne jedesmal auf die Nase zu fliegen?!

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Scynd

1. Platz Enermax Casecon Contest

Beiträge: 924

Registrierungsdatum: 12. März 2012

Wohnort: München

Beruf: Maschinenbautechniker

Danksagungen: 74

4

Montag, 30. September 2013, 15:11

Danke

Der Widerstand ist dazu da Spannungsschwankungen und Störsignale herauszufiltern.

Ich zitiere mal aus Arduino-Tutorial.de

"Der Widerstand (1 – 10 kΩ) wird benötigt, um Spannungsschwankungen und Störsignale herauszufiltern. Man bezeichnet so einen Widerstand als Drop-Down-Widerstand. Er wird mit dem Digitalen Pin 2 und dem GND verbunden. Alle störenden Ströme werden somit über den Widerstand in den GND geführt. Ist der Taster nicht gedrückt, liegt am Pin 2 jetzt ein GND-Signal an (LOW), drückt man den Taster, so liegt ein 5V+ Signal an (HIGH)."

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

hackii

Fühlt sich wohl hier

Beiträge: 422

Registrierungsdatum: 5. Oktober 2011

Beruf: Elektroniker für Geräte und Systeme

Danksagungen: 13

5

Montag, 30. September 2013, 15:37

Ja, jetzt...
Die schaltung ist etwas unübersichtlich.

Hats du mal versucht den Schalter zu entprellen, indem du parallel zum Widerstand einen µF-Kondensator schaltest?

Aus Fehlern lernen wir.
Und wenn uns niemand auf unsere Fehler aufmerksam machen würde - wie könnten wir dann lernen ohne jedesmal auf die Nase zu fliegen?!

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Scynd

1. Platz Enermax Casecon Contest

Beiträge: 924

Registrierungsdatum: 12. März 2012

Wohnort: München

Beruf: Maschinenbautechniker

Danksagungen: 74

6

Montag, 30. September 2013, 23:22

Gelesen ja, ausprobiert nein.

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

JeffModder

Lebt hier!

Beiträge: 1 128

Registrierungsdatum: 25. Oktober 2013

Name: Jafar Al-Mansoor

Wohnort: Köln

Beruf: Schüler, bald professioneller Casemodder :P

Danksagungen: 57

7

Donnerstag, 7. November 2013, 21:00

Mir kommt nicht in den Kopf rein , wie man so ein arduino mit den ganzen schaltungen und dem breadboard in den Pc steckt . Wahrscheinlich mit eigenen Platinen und Langen Kabeln. Kannst du mir mal ein Foto oder eine Erklärung schicken =?

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

der_george

"Mein Name ist George - Der George"

Beiträge: 4 833

Registrierungsdatum: 17. März 2010

Wohnort: Da wo der Berch wohnt

Beruf: Inginöööör und Freundinbeschäftiger

Danksagungen: 356

8

Donnerstag, 7. November 2013, 21:53

/sry

Meine Mods bei we-mod-it:
24h Stealth - 1.Platz 24h Livemodding DCMM 2010 | | taabar sin - 2. Platz Casemod DCMM 2012 | | 24h Semmetastic - 2. Platz 24h Livemodding DCMM 2013

Mein Modding-Verkaufsthread

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Es hat sich bereits 1 registrierter Benutzer bedankt.

Benutzer, die sich für diesen Beitrag bedankt haben:

Tamlem (07.11.2013)

Paladin

Wenn I Murksen muss... Aaarrgh..

Beiträge: 12 086

Registrierungsdatum: 18. Juli 2009

Name: Patrick Betz

Wohnort: Simbach bei Landau a. d. Isar

Beruf: Kraftfahrer (Gelernter Schreiner)

Danksagungen: 363

9

Freitag, 8. November 2013, 04:31

Der arduino hat nichts mit dem pc selbst zu tun, der ist dafür da um andere Sachen wie Motoren und Licht zu steuern.
Foto und Erklärung kannst da vergessen, da es für alles mögliche hergenommen wird und zu vielfältig ist um das so einfach zu erklären. Da müsstest du dich erst mal mit der Grund Thematik befassen. Als Casemodding Anfänger solltest du dich auch erst mal aufs wesentliche (handwerkliche) beschränken, sonst wird dir das eh zu viel.

@george, die Antwort hat ihm nicht wirklich weiter geholfen, das ist Niveau von pcghx

COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch......

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

JeffModder

Lebt hier!

Beiträge: 1 128

Registrierungsdatum: 25. Oktober 2013

Name: Jafar Al-Mansoor

Wohnort: Köln

Beruf: Schüler, bald professioneller Casemodder :P

Danksagungen: 57

10

Freitag, 8. November 2013, 22:31

Naja ich weiß schon was man mit nem Arduino macht und was das ist

Hab mich mal bei Youtube schlau gemacht

Aber wenn man das licht im Computer selber steuert , muss ja das arduino irgendwo im pc sein , und da frage ich mich halt wo man sowas hintut , weil da gibt es ja viele Kabel undsowas

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Paladin

Wenn I Murksen muss... Aaarrgh..

Beiträge: 12 086

Registrierungsdatum: 18. Juli 2009

Name: Patrick Betz

Wohnort: Simbach bei Landau a. d. Isar

Beruf: Kraftfahrer (Gelernter Schreiner)

Danksagungen: 363

11

Freitag, 8. November 2013, 23:08

Egal wo hin, wo hald Platz ist. Und Kabel Muß man hald sauber verlegen.

COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch......

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

patricifiko99

Wohnt hier!

Beiträge: 566

Registrierungsdatum: 4. April 2012

Name: Patrick K.

Wohnort: Irgendwo in der tiefen Eifel

Beruf: Schüler

Danksagungen: 26

12

Samstag, 9. November 2013, 07:08

Ich bin zwar kein Arduino-Master, aber wird der zum Debuggen etc. nicht einfach per USB an den PC angeschlossen? Der hat doch nicht ohne Grund ne USB-B-Buchse... Um den an den PC anzuschließen werden also keine eigenen Adapterplatinen o.a. benötigt.

EDIT: sry. Habe die Frage glaub was falsch verstanden. Pala hat sie ja schon beantwortet.

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Mavericklp

Fühlt sich wohl hier

Beiträge: 215

Registrierungsdatum: 31. Januar 2012

Wohnort: Weißenthurm

Beruf: Fachinformatiker Fachrichtung Systemintegration

Danksagungen: 7

13

Mittwoch, 4. Juni 2014, 13:41

Die USB Buchse am Arduino ist hauptsächlich nur für die Übertragung des Codes in den Mikrocontroller. Zusätzlich kann die USB Verbindung zum Debuggen oder als Schnittstelle zum Computer benutzt werden, um unter anderem eine Tastatur oder ähnliches zu generieren.

Zum Seitenanfang

Klicken Sie hier, um sich beim Autor für diesen Beitrag zu bedanken.

Scynd

1. Platz Enermax Casecon Contest

Beiträge: 924

Registrierungsdatum: 12. März 2012

Wohnort: München

Beruf: Maschinenbautechniker

Danksagungen: 74

14

Freitag, 4. September 2015, 09:19

Ich überarbeite gerade die ganzen Arduino Tutorials. In diesem Zuge hat als erstes dieser Teil eine Auffrischung erhalten. Deshalb könnten einige Kommentare auch nicht mehr ganz passen.
