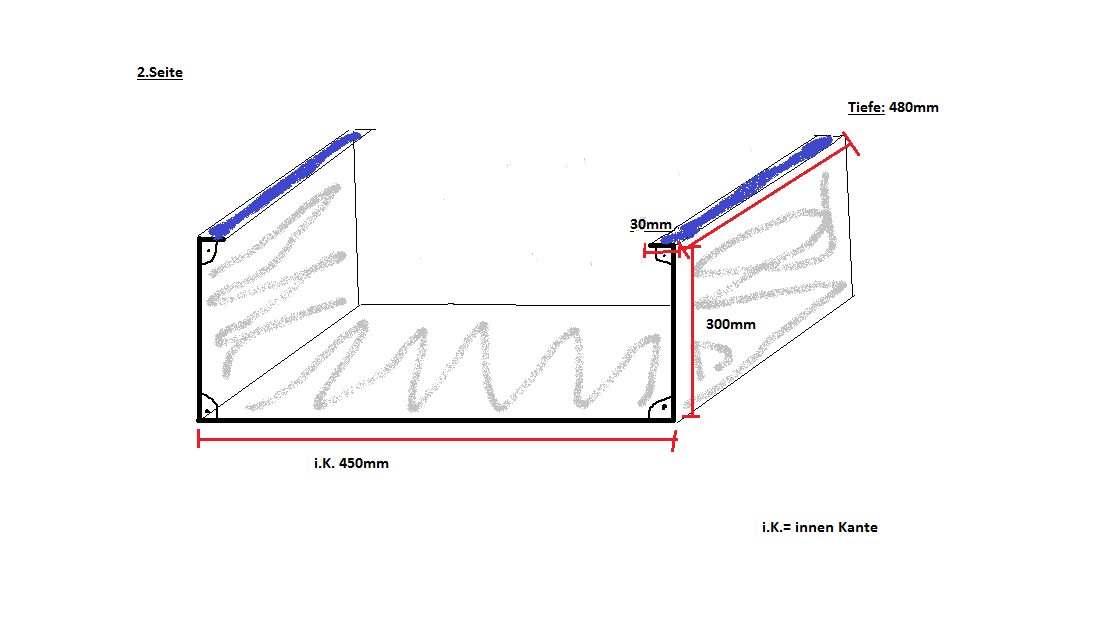

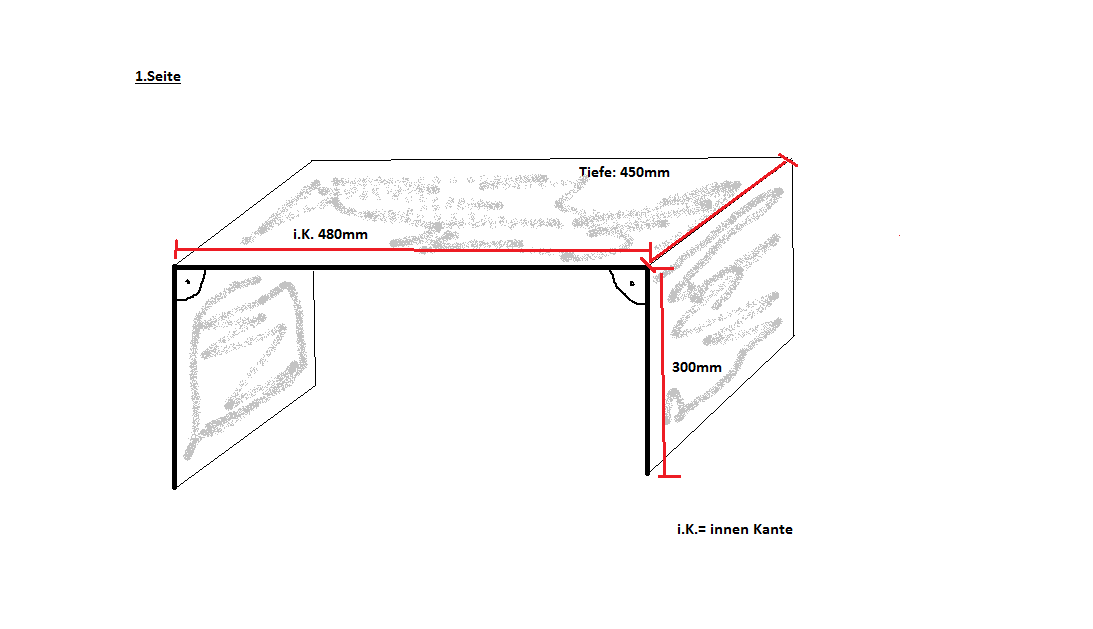

So ich habe mal eine Skizze für das Alugehäuse gemacht, meint ihr 1,5mm Alublech reicht? 2mm sind doch schon schwer zu biegen.. das blaue lass ich zur Not weg
two Pictures of the Al-Case, 1,5mm or 2mm?

Ja damit meine ich die dicken runden Ränder um die Lüfter, das befestigen wäre nichts das Problem, die Streben aus dem Lüfter Rahmen rauschneiden und dann in die Röhre kleben.
Ich muss mal gucken obs nicht vielleicht doch ein anderer AGB wird, da dieses runde etwas "billig" wirkt

Das mit dem Radiator mach mir auch noch Bauchschmerzen.. ich weiß einfach nicht welchen Rohrdurchmesser ich verwenden soll?!?!

Ja also die AGBs sollen zwei Rohre aus plexi werden, das kleinere Rohr bildet dabei die innenwand wo auch der Lüfter drinnen ist, vorne und hinten kommen dann zwei o-scheiben aus plexi rein.

Hm ich hatte da ab 3/4mm rohre gedacht und dann jeweils 5 bzw 10 parallel schalten.. rohre mit 6mm außen sind dann schon die Obergrenze, da ich jeweils zwei Reihen machen will..

Ich will mich dann hier auch mal wieder melden.

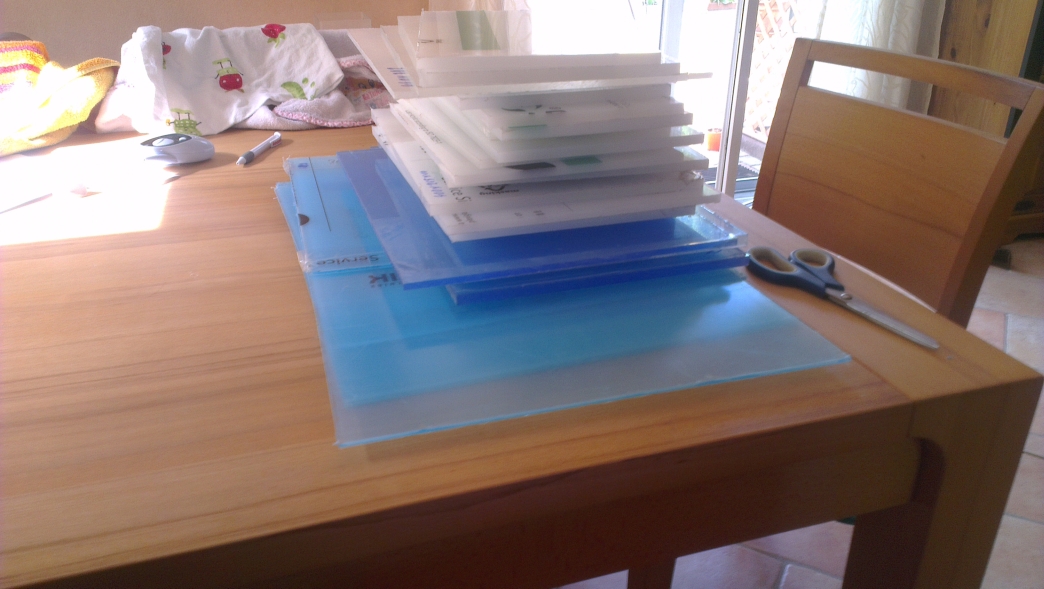

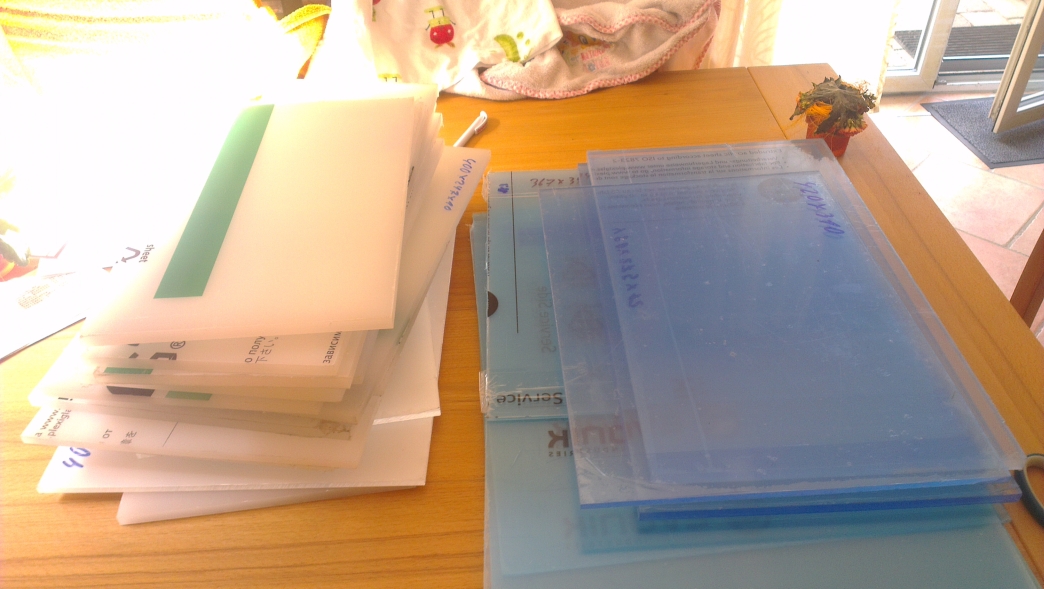

Nun ich konnte nun endlich mal wieder etwas Plexi holen, genau genommen sind es 25 Platten 15 weiß 45% und 10 klare von 2mm-12mm alles vertreten.
Natürlich brauche ich das nicht alles hierfür aber wenn ich schon mal dabei war
In der Zwischenzeit habe ich mir mal eine 10mm Kupferplatte bestellt, eins zwei Kühler will ich dann auch mal probieren, mit dem Alu-Gehäuse sollte ich auch spätestens in einer Woche beginnen können

evonik hat das Hauptwerk in meiner Stadt, da bietet sich das ganz gut an

Ohja das wäre was, ne ich habe da vor einer Weile mal gefragt ob das gehen würde und nach bisschen hin und her hat's geklappt
Njaja sind teils schon große platten dabei aber ich schneide zu 95% alles nochmal weil's einfach zu groß ist

Da könnte ich mal gucken was so machbar ist. War Anfangs allerdings nicht ganz leicht von denen was zu bekommen

Zum Case:
Die AGBs sollen ja rund werden und in der Mitte einen Durchlass haben, wo der Lüfter reinkommt, schön und gut..
Das Innere-Rohr, welches ich als Innenwand nehmen will, gibt's im optimalen Durchmesser, nur beim Außenrohr, also dann Außenwand, muss ich auch einen Durchmesser von 200mm gehen..
Meine Seite ist 450mm lang und wenn ich zwei AGBs haben will ist das Blech um die AGBs nur noch ~15mm dick (das Blech hat eine Stärke von 2mm). Ob das reicht und die Seite Stabil bleibt?

Die WaKü plätschert weil zu wenig Wasser drinnen, der Ventilator brummt.. hier ist es mächtig heiß.

A big THANK YOU too Aquatuning!

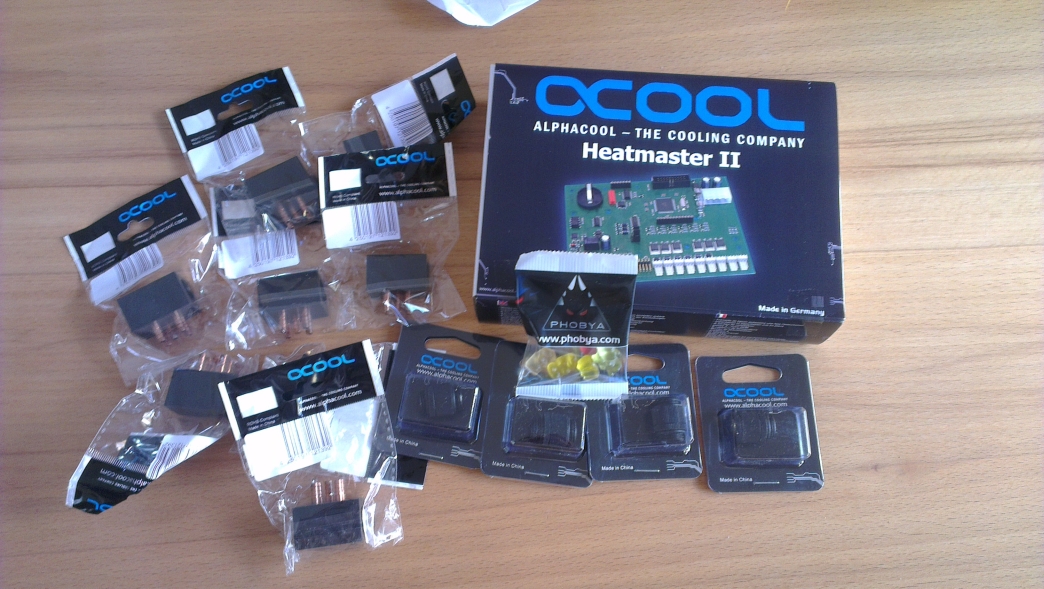

Heute kam das Paket von Aquatuning..
The package from Aquatuning arrived..




Viel habe ich heute nicht gemacht, da ich nicht in die Werkstatt wollte. Leider musste ich feststellen, dass mein 10mm Kupferblock viel zu dick für zwei kleine SpaWa-Kühler ist.

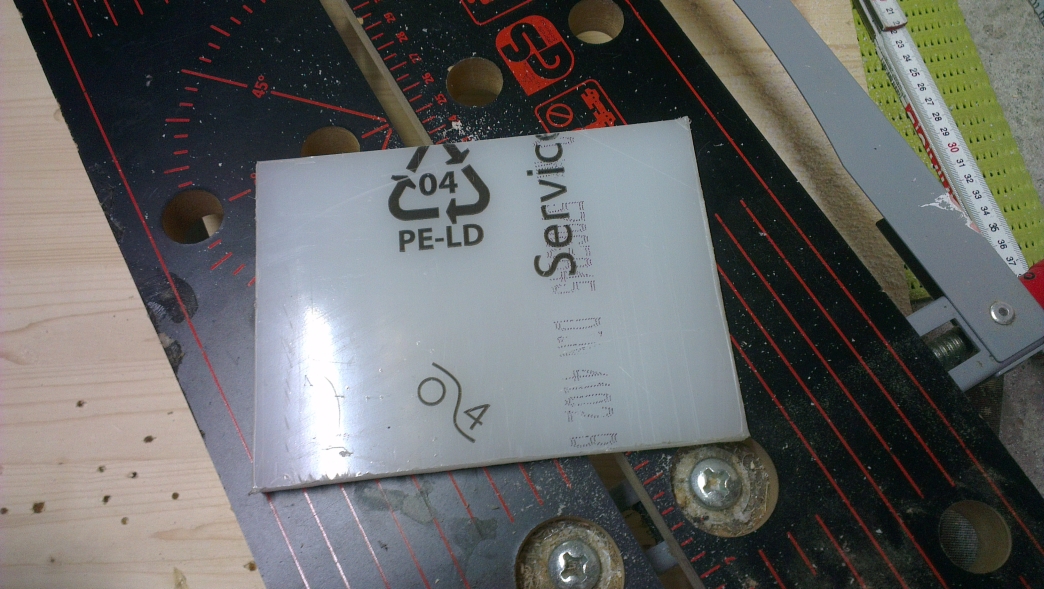

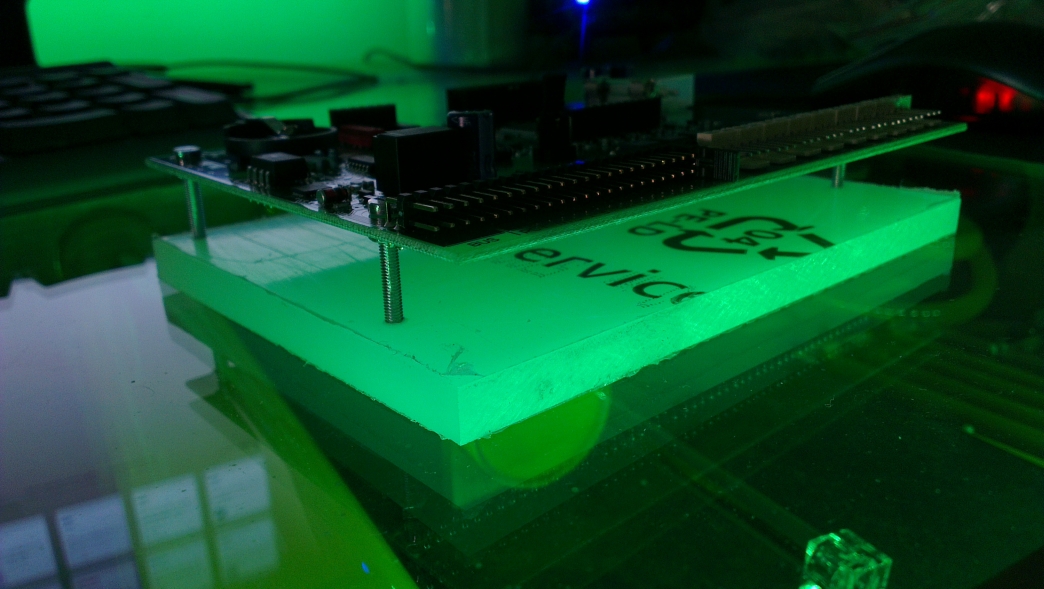

Dann habe ich mal einen "Sockel" für den Heatmaster II gemacht.
I bulid a "holder" for the Heatmaster II.

Haha danke

A big THANK YOU too Enermax!


Das Paket von Enermax ist heute auch angekommen, nun muss das Netzteil dran glauben
The Enermax bundel arrived today. I am modding the power-suppley now.

Besonders viel konnte ich noch nicht machen, da noch keine Zeit war um das Blech für das Gehäuse anzufertigen. Denke so nächste Woche wird's klappen!
Ich habe mir mein "Case" mal 1:1 in Pappe gebastelt um zu sehen wie das alles so wirkt und wie große die Lüfter da drinnen noch wirken,.. sieht alles gut aus bis jetzt
Dann habe ich mich mal mit dem Netzteil beschäftigt, funktioniert alles!
Das Auseinanderbauen war ein echt zähes Spiel, da die Buchse für den Netzstecker richtig schwer abging, so ohne entlöt Werkzeug.
Bei mir im NT wird die Platine einmal um 180° gedreht, da es sonst im Luftstrom nicht passt d.h. Kabel verlängern, und jede menge anderer Anpassungen, im Groben habe ich das bis jetzt auch geschafft..




Der Kühlkörper eines Mosfets
The "heatkiller" from one of the mosfets




Er hat den Einbau der Kabelmanagmentplatine behindert.
..and modify it! (not finish!)




Dann habe ich mir mein Loch für das Window mit dem Dremel ausgeschnitten
Then cut out the window



..da ist es, geht ganz gut (4 Gewebetrennscheiben!)
..here is it!

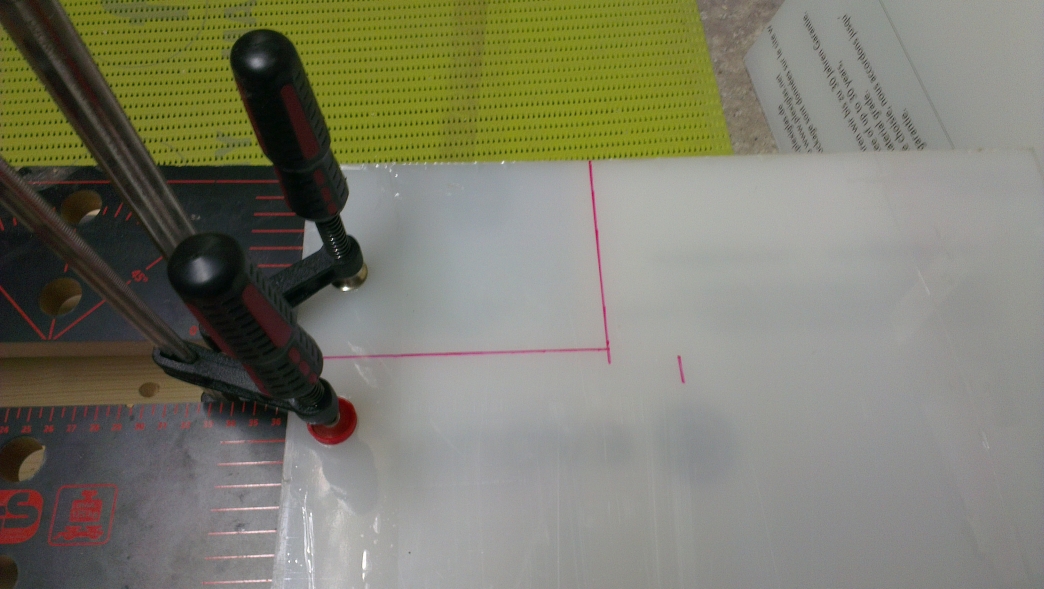

Plexischeibe ausgesägt, werde sie wohl kleben müssen, da bis jetzt kein Platz für Schrauben ist. Der Lüfter muss ebenfalls nach Außen weichen.
The fan must finde space out side the case
