Hallo und weiter geht's.
Vor dem Verkleben der Pyramide hab ich noch ein paar Versuche durchgeführt.
Es war mir eigentlich schon klar aber ich musste mein Wissen nochmal wach rufen.

Also zwei Tests
1. mit dem R192 die Fuge füllen und danach erst zusammenklappen bzw in Position bringen und
2. das Werkstück gleich fertig ausrichten und nur den R192 in die Fuge füllen



2. wie vermutet reicht die Kapillarwirkung des R192 nicht aus um die Fuge komplett und sauber zu füllen



1. sieht dann bedeutend besser aus
Dies Technik nennt sich Maskier Technik da ich die Fugen überfülle und das überschüssige Material danach abstoßen kann, falls jemand das mal auf Youtube suchen will.
Der Profi setzt vermutlich eine Spritze oder Dosierflasche an und verklebt es gleich auf Anhieb ohne die Flächen mit Klebeband zu schützen.
Bei der Viskosität vom R192 bekomme ich das aber nicht zufriedenstellend hin deshalb versuche ich es gar nicht weiter



gut also wage ich es einfach.
Erst mal alle Schnittflächen noch sauber geschliffen und entgratet



danach gereinigt und alles mit Polyesterklebeband abgeklebt und dann verklebt.



Erster Versuch ging natürlich schief. Beim abkleben habe ich das Skalpell wohl zu schräg gehalten, dadurch war der Spalt zu groß und ich habe den überschüssigen Kleber nur mit Gewalt entfernen können.
Dabei ist mir sogar eine Fuge wieder auseinander gegangen, naja das war iwie klar.
Ich hab mir also die erste schlecht gesägte Pyramide nochmal vorgenommen und langsam und sauber an allen Seiten weitere 2-5mm abgesägt.
Für diesen Fall hatte ich alle Teile großzügig zugeschnitten um mir für Patzer Luft zu lassen, wichtig ist ja nur der Winkel an der Spitze und die Gehrung, unten kann man später immer noch was abschneiden.



zweiter Versuch war eigentlich ganz okay bis auf eine minimale Blasenbildung



und diese Linienbildung an der Seite die sich erst beim zusammenklappen fixieren lässt.



all dies bei arbeiten unter Rotlicht und im dunkeln zwecks der UV reaktiven Eigenschaften des R192



Schade eigentlich, denn meinte Vermutung war nun die Gehrungen zu knapp bemessen zu haben also erhöhte ich in einem dritten Versuch alle Winkel um ein weiteres halbes bis ganzes Grad.
Nach dem zusammenklappen der dritten Pyramide hatte ich dann nicht mal einen halben Millimeter Spalt.
Sollte der Fugenfüllende R192 eigentlich locker schaffen.
Riesen Aufwand war es hier natürlich das Klebeband entsprechend der größeren Fugen zu setzen.
Kurzum Nummer 3 sah am schlechtesten von allen aus.
Ich arbeite mit Nummer zwei weiter , mich hatte es interessiert aber das soll nicht Hauptbestandteil dieses Projektes werden.



Nun hab ich die Pyramide wieder für alle folgenden Arbeitsgänge sauber verpackt und die Form des Raumschiffes ausgeschnitten



danach auf das Al´kesh übertragen und auch dieses soweit aufgeschnitten damit die Pyramide rein passt



damit der Kleber und die Spachtelmassen keine unerwünschten Reflexionen durch das plexi bringen habe ich alle Schnittkanten fein geschliffen und mit Felgenlack Gold Lackiert.
Danach die Pyramide eingesetzt und alle Spaltmaße wieder zugespachtelt.



Schön jetzt sieht man endlich mal etwas :cool:



Nebenher machte ich mich gleich an ein IO-Shield für das Mainboard.
Welche Form passt am besten zu dem Konzept?
Richtig ein Sarkophage.
Dafür schnitt ich mir etwas Alu zurecht



und bog es in Form



für die äußeren Rundungen passten 16er Tubes am besten



für die kreise nahm ich 5mm Plexiglas



die Tubes habe ich dann großzügig mit dem Glasfaserspachtel angeklebt und zusätzlich danach mit Polyesterharz eingestrichen, das Zeug ist echt Bombe und kleben auf Alu ist echt immer so eine Sache wenn man nicht schweißen kann.



die Ringe hab ich dann mit der Oberfräse gefast.



fein geschliffen und nebenher immer das IO-Shield gespachtelt



und danach grundiert



dann wurden noch kleine Alustreifen zugeschnitten, gekantet und an allen Seiten gefast.
Nun hab ich alles mit Epoxidkleber aufs IO-Shield geklebt und noch ein paar Decals gesetzt.



und dann lackiert.



Hahahah :banana: gefällt mir zumal das Mainboard voll funktionsfähig bleibt, Rückseite ist offen und alle Anschlüsse auf dem Board voll zugänglich sind.
Sodann meine Todo Liste ist so voll, weiß gar nicht wo ich anfangen soll aber immer eins nachdem anderen.
Gasdruckdämpfer werden als nächstes gesetzt, dafür werde ich das Schiff von innen noch verstärken müssen.
Den Plan für den Loop hab ich auch schon aber erst möchte ich noch alle Innenwände in Form eines Goauld Raumschiffes gestalten und dies natürlich möglichst flexibel das ich mir damit nicht alles zu baue.
Goldene Sleevs liegen auch schon hier, kann auch schon gemacht werden sobald die Zeit dafür da ist.

Also mal schauen wie weit ich beim nächsten mal bin! :cool:

Hallo alle miteinander.
Ich dachte ja dieses mal wird es nicht viel weil ich letzte Woche nicht so viel geschafft habe wie erwartet aber es sind ja doch ein paar Bilder zusammen gekommen.

Als erstes musste ich ja auf diesem Foto feststellen das am IO-Shield so einiges krumm und schief war.
Habe ich beim vielen basteln echt gar nicht gemerkt, obwohl ich mir zum Decals setzen eigentlich Linien angezeichnet hatte war der Schriftzug gute 5mm schief das ist schon heftig.
Ich war vielleicht auch etwas genervt da die Schrift für den Plotter echt zu klein war, somit musste ich den kram fast 10x plotten bis ich wenigstens 2 brauchbare Aufkleber hatte.



okay ist also behoben



nun ging es an den CPU Kühler.
Leider passte dort diesmal gar nichts. Der liegt so schon ziemlich uneben auf, da auf der Rückseite vom Mainboard einige Chips sind.
Dazu kam dann noch die Sockelschraube , also musste ich das ein wenig anpassen.



Um die M2 SSD einzusetzen musste ich auch hier die Backplate um einige Millimeter kürzen.



Aus der Pyramide habe ich nun das Fenster ausgeschnitten, teils mit einer Ministichsäge und teils mit dem Feinbohrschleifer.
Ging beides eher bescheiden also musste ich danach noch viel Feilen und schleifen.



aus Angst irgend etwas kaputt gemacht zu haben musste ich das Glas auch gleich nach Kratzern und Beschädigungen untersuchen.
Aber soweit ich sehe ist nichts kaputt.



Nun ging es an die Gasdruckdämper.
Dafür schnitt ich mir zwei Halterungen aus Aluminium zurecht



hab dann die Löcher dazu gebohrt und das ganze mit dem Faserverstärkten Polyesterspachtel fixiert.





Nun wurde alles wieder mit GFK eingebettet.
Das Zeug ist echt so übel, selbst ohne den Glasfasermatten ist der Spachtel und das Harz so stabil das ich letztens beim versetzen einer Mainboard Strebe,
pure Gewalt anwenden musste und die Strebe dabei richtig verbogen habe.





nach etwas testen habe ich mich dann für 2x40N Gasdruckdämpfer entschieden.
Das heißt auf den Deckel und dem Al´kesh lasten nun gute 8kg bei jedem öffnen.
Da mir der ganze obere Teil doch noch etwas instabil war habe ich den Großteil der letzten Woche damit verbracht
den ganzen Innenraum zu verstärken und anschließend glatt zu spachteln.Das war ein Scheiß sag ich euch weil alles rund ist.



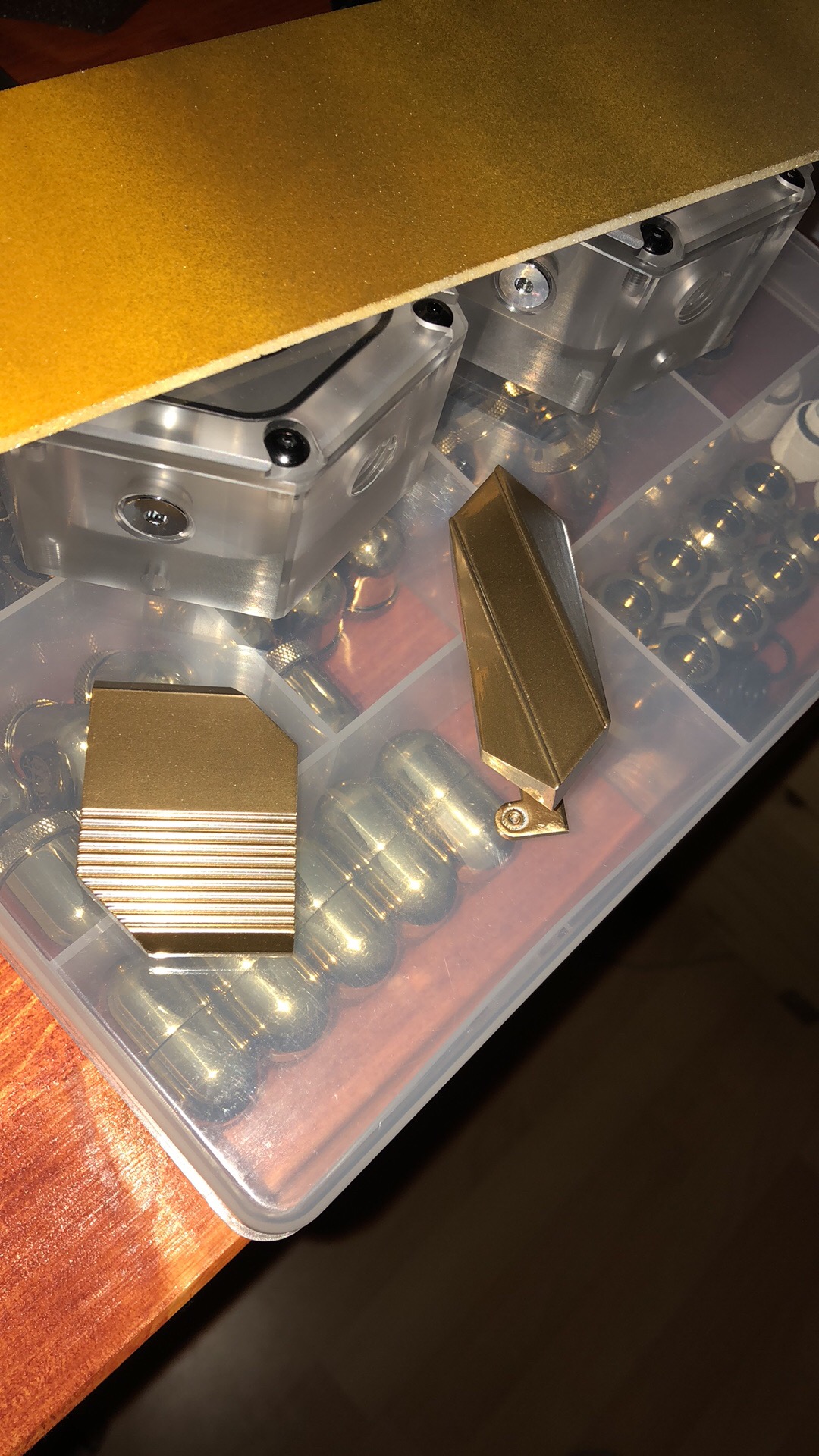

die Gasdruckdämper habe ich Gold lackiert, das Rohr selbst wird dann Goldchrome Foliert, passend zu den Tubes und Fittingen.



Soooo was darf in einem Alkesh nicht fehlen ?
Eine Goaúld Bombe für die Selbstzerstörung :stupid:



Am besten lässt sich das durch tiefziehen realisieren also musste erst einmal eine form her.
Beim wühlen in meiner Holzabfallkiste fand ich diese zwei Ausschnitte ganz gut.



also hab ich mir diese auf eine Gewindestange gesteckt und wie ein Glasbläser vorsichtig an der Standschleifmaschine geführt.
Ging erstaunlich gut wenn einem nicht gerade die Finger verbrennen weil sich das ganze immer schneller und schneller dreht.
Glaub mich dabei auch am Gewinde geschnitten zu haben, naja was sind schon Handschuhe, braucht man die?



das selbe dann am unteren Teil



danach hab ich dann beides zusammen gesetzt. Mit etwas Schleifstaub und Holzleim lässt sich ganz einfach eine Spachtelmasse zusammen rühren.





Die Bombe kann aber noch warten, für die Tiefziehbox ist momentan kein Platz.

Auf an die Innenausstattung, der Flair eines Raumschiffes sollte sich auch im inneren wieder spiegeln.
Erst muss der Blick zur PSU verschwinden.
Mit etwas pappe konnte ich mir eine Schablone erstellen um zwei Wände aus Plexiglas zu stellen.
Gerade noch so groß das die PSU durchpasst und ich auch dahinter die Kabel noch einstecken kann.
Sie verkleiden dann nur oben den sichtbaren Bereich so das ich unter den Wänden noch Kabel verlegen kann



kurzer Test, geht gerad noch so



vor die PSU kommt dann eine klappbare Tür welche ich kurzer Hand aus Plexiglas gebogen habe.



Diese schließt dann oben bündig mit dem Alkesh ab.



da ich unter der Woche nur sehr ungern die Kreissäge anschmeiße hab ich mir am Wochenende schon mal die Pfeiler für den Innenraum zugeschnitten.
Erst mal 8mm Plexiglas in 1cm Streifen geschnitten.



diese dann mit Klebeband befestigt und alle 15mm ein 3mm tiefen Schnitt gesetzt.





ja damit lässt sich was anfangen, to be continued



Im Mainboard Tray hab ich nun noch die letzten Löcher für Rohre, Ausgleichsbehälter, USB3.0 und HDMI KAbel gesetzt.



Und heute begann ich schon einmal die ersten Pfeiler zu zuschneiden.



Schade das sich das mit den Landekufen erledigt hat, ich benötige nun noch ein IO-Panel.
Aber da sich momentan nur noch hinter den Radiatoren/unter dem Riserkabel Platz findet werde ich wohl dort das Panel setzen.

Sooo dann geht's mal weiter.
Nach diesem Wochenende gibt's wieder viel zu berichten :cool:

Wo fang ich an?
Hab so ziemlich an alle Bereichen parallel gearbeitet, die Bilder aber nach Themen sortiert um alles überschaulicher zu halten.
Die Antriebe wurden nun endlich befestigt.



Da der Faserspachtel nach 5min hart ist habe ich jeden Antrieb einzeln in Position gehalten und von innen die Spachtelmasse mit Finger drauf geschmiert.
Ich wollte sie eigentlich abnehmen können und ganz zum Schluss kleben, war aber doch nicht nötig. Nach dem zweiten Faserspachtel Arbeitsgang waren sie gleich Bomben fest.



Dann kam mir noch eine geniale Idee.
Für den Antrieb habe ich mir noch 4 Ronde aus 1cm Plexiglas zugeschnitten



die kanten danach mit der Oberfräse GROB gefast und mit Absicht nicht geschliffen sondern nur leicht poliert.
Der Effekt passt sehr gut wenn alle beleuchtet ist



danach habe ich die ursprüngliche Lichtleiterplatte und die neue zum verkleben vorbereitet



und mit dem Acryfix R192 verklebt. Dies klappte hier natürlich gleich auf Anhieb( quasi dort wo es keine Rolle spielt :wall: )



Das Ergebnis , unbearbeitet, perfekt. Keine Blasen keine Risse. Mehr erwarte ich doch normal gar nicht. :heul:



Nun der Eindruck was ich mir da vorgestellt habe :banana:



Danach begann ich gestern noch die Löcher für die LED´s zu setzen und diese einzukleben.
3mm blau konkav



Teil 2. Die Bombe
Jetzt konnte ich endlich die Tiefziehbox rauskramen und die Bombe tiefziehen.
Falls jemand dazu noch Details möchte einfach bescheid geben.





nachdem ich die Bombe dann mit Schere ausgeschnitten und halbwegs gerade geschliffen hatte.
Habe ich mit dem Feinbohrschleifer einen sauberen Schnitt auf die gewünschte Höhe gesetzt.



Coooooool



danach noch einen Ring zugeschnitten auf dem ich dann einen LED stripe kleben kann





nun habe ich beides von innen ohne Grundierung schwarz lackiert, da mir wie gesagt das grün nicht ins Konzept passt.
Ich hab von der Bombe oder Al´kesh Steuerpult (sieht genau so aus) jetzt 4-5 Fotos hier und davon ist nur eines grün. Die anderen sind alle schwarz.
Auch hat jedes andere Symbole.



womit ich beim nächsten Punkt bin.
Einen direkten Font zur Goa´uld Schrift konnte ich nicht finden.
Es sind entweder nur die Torsymbole oder es wird auf eine der viele Altägyptischen Schriften verwiesen.
Keine davon kämen für die Bombe in Frage.
Ich hatte dann zuerst ein paar Decals mit der Antiker Schrift erstellt welche ich auch manuell nachzeichnen durfte aber das sah iwie nicht aus.
Also habe ich die Schrift vom Foto des letzten Beitrages nachgezeichnet und diese verwendet.
Zum Glück konnt ich gerade noch 10 Symbole erkennen um ihnen dann 10 LEDs zuzuweisen.



Teil 3. Die Halterung zweiter Versuch

Die Grundidee schwebte mir schon eine Zeit im Kopf herum aber es mangelte mir noch an der finalen Befestigung zum Alkesh selbst.
Wie üblich "hau drauf und leg los" hab ich es einfach mal gebaut und ich find es gar nicht so schlecht.
1. Eine Elipse erstellt und diese zur hälfte zum Kreis geschlossen.
Dieses dann aus 8mm extrudiertem Plexiglas ausgeschnitten



Danach mit der Oberfräse alle Kanten zu 4mm gefast.



nun schnitt ich einen 4cm Plexiglas Stab auf 20Grad zurecht.



das ganze wird dann so auf die Grundplatte geklebt



Nun die Auflage für das Alkesh.
Auch hier 8mm extrudiertes Plexiglas zugeschnitten und alle Kanten auf 2mm gefast.



danach begann ich jeweils 4cm vom Mittelpunkt aus beide Seiten um 25 Grad zu biegen.
Toll das Foto vergessen Mist!
4cm von außen habe ich dann um 65 Grad gebogen.
Somit habe ich drei Punkte die ich in das Alkesh schieben kann und unter den Radiatoren immer noch genug Platz für die Kugelhähne und genügend Zu- und Abluft



Teil 4. Die Pfeiler

Einfach nur die 8mm geschlitzten Plexiglasstreifen war mir nicht genug also schnitt ich mir aus 3mm Plexiglas ebenfalls 8mm Streifen zurecht und habe diese auch alle mit Schlitzen versehen.



so in der Art



nun habe ich alle Pfeiler genau auf Länge zugeschnitten



und dann das 3mm Plexiglas im Versatz angeklebt



Nun begann ich alle Pfeiler zu grundieren und zu Füllern.



bis ich mit der Oberfläche zufrieden war.



Nun beklebte ich alle Pfeiler mit Folie. Ähnlich wie beim Sarkophage.



Danach alles nochmal satt grundiert



und mehrmals in Gold lackiert.




Zu guter letzt Teil 5. Das Alkesh

Am Alkesh musste ich unter den ABs noch eine Vertiefung setzten damit ich die Pumpe direkt unter die ABs setzen kann.





Dann setzte ich das IO-Shield von unten hinter die Radiatoren





obwohl ich eigentlich drauf verzichten wollte habe ich den Innen raum doch noch einmal über spachtelt



alles grundiert und gefüllert



und danach noch die letzten kleinen Löcher geschlossen um das ganze Case wasserfest zu bekommen



Den Mainboard Tray habe ich auch schon mit einer 1K Alugrundierung und ein paar Spritzspachtelgängen versehen



Soweit so gut , schön endlich mal ein bisschen Farbe zu sehen :banana:

So das war eine kurze Woche aber ein bisschen was ging natürlich doch.
Die Grundplatte der Halterung wurde poliert.
Mein ablauf wie immer.
Schnittkanten mit einem scharfen Cutter Messer oder einer Ziehklinge abziehen.
Dann wäre man schon bei einem 320er Schliff und kann sich die Arbeit mit dem 120/240er Schleifpapier sparen.
Danach arbeite ich mich mit 320er 400er 600er bis 800er Nassschleifpapier hoch.
Nun folgen mehrere Polier Gänge mit einem Filzpolieraufsatz.
Dafür habe ich drei verschiedene Polierpasten.
Zu guter Letzt wird alles noch einmal mit dem Baumwoll (schwabbel) Aufsatz und Autopolitur bearbeitet.

Ziel dieses Arbeitsablaufes ist es mit jedem Schleifpapier die Schleifspuren des vorhergehenden Papieres zu entfernen.
Sollte man also mit dem 400er nicht alle Spuren des 320ers entfernt haben werden sich diese Schleifspuren auf jeden fall am Ende zeigen.
Ich arbeite trotz guter Beleuchtung immer zusätzlich mit einer hellen Kopflampe um die Flächen permanent im Streiflicht zu kontrollieren.
Es bleibt trotz alledem immer ein Mühseliger Arbeitsgang weshalb ich dies zum Beispiel nicht schon früher gemacht habe :p



Den Akrylglas Stab habe ich vor dem kleben nur vorsichtig über 320er Schleifpapier geschoben bis alle Schnittspuren verschwunden waren.
Beim Schleifen von Hand neigt mann doch schnell dazu etwas rund zu schleifen wie man auf dem letzten Foto sehr gut erkennen kann.
Schiebt man die Objekte nur über das Schleifpapier welches nur flach auf dem Tisch liegt, erzielt man bedeutend schöneren Ergebnisse mit weitaus schärferen kanten.

Mit dem Verschnitt hatte ich selbstverständlich schon vorher Klebeversuche gemacht das es Stäbe nur für viel Geld in GS gibt und daher meistens nur das Extrudierte Akrylglas angeboten wird.
Welches halt zu Spannungsrissen neigt, sollten beim bearbeiten zu hohe Temperaturen entstanden sein.
Ich hatte Glück und der Händler hat nicht mit stumpfen Sägeblättern gearbeitet und meines war sowieso neu und kam in diesem Projekt zum ersten mal zum Einsatz UND wird ausschließlich nur für Plexiglas verwendet.



Jooo lief gut.



Nun setzte ich die Löcher für die Halterung ins Alkesh



den Hohlraum (zwischen dem aufgesetzten Trapez der Radis und dem eigentlichen Alkesh Boden) habe ich dann noch mit Glasfaser Spachtel gefüllt



passt



nun hab ich alle Kanten der Auflage poliert





und hier mal ein Eindruck der Halterung.
Die Auflage muss ich aber auch noch mit dem Rohr verkleben. Kommt noch.



ja was solls ich begann also letzte Woche das Alkesh zu lackieren bzw. dafür vorzubereiten.
Erst mal nur Grundierung.



nach dem nass schleifen mit 320er sah das ganze dann so aus und ich wusste was noch alles kommt.
Die Unterseite ist echt okay aber die Oberseite macht mir echt zu schaffen.
Ich glaube durch den Ausschnitt für den Deckel hat sich das ganze Teil verzogen, ist ja nicht das erste mal das ich dort Nachspachtel oder noch mehr Material auftrage.
Die Wellen auf der Oberseite wurden jedenfalls noch zwei drei mal mit dem Polyester Spachtel aufgefüllt





danach dann wieder Grundierung ( erste dose 500ml alle) und eine Dose Spritzspachtel.
Der wiederholte Auftrag von Grundierung verschafft einem kaum Schichtstärke deshalb bin ich relativ früh zusätzlich auf Spritzspachtel umgestiegen.
Spart man sich viele Spachtelgänge.
Jetzt sieht das ganze schon anders aus und fühlt sich auch bedeutend besser an





Nun schliff ich das ganze mit 400er nass und musste nur noch ein paar Korrekturen vornehmen.
Beim Deckel hier genau das selbe.
Hier sieht man ganz gut die durchgeschliffenen Stellen des ersten Arbeitsganges und wie die Bereiche dazwischen alle mit Polyester Spachtel aufgefüllt wurden.



Der aktuelle Stand.
Um durch zu viel Schleifen keine neuen Wellen oder Beulen rein zu schleifen bin ich bewusst nur etwas mit 600er Papier rüber gegangen und habe alles nochmal grundiert.
Das ganze werde ich nun bestimmt noch 2-4 mal wiederholen bis ich zufrieden bin.
Danach geht's dann erst an die eigentliche Beschichtung, wer das Alkesh kennt , die ganzen Bogenförmigen Linien auf dem Schiff als auch Maschinelle Aussparungen im Rumpf, weiß was da jetzt noch kommt.

Aber ich überlege trotzdem noch das Ding wieder einfach nur Fabrikneu zu lackieren
Ich steh einfach auf perfekte Lackierungen aber hier muss es schon etwas nach Raumschiff aussehen.
Ich gebe auch zu, hätte ich eine Farbe gefunden die dem Naquadah nahe kommt hätte ich es bei einer Werkslackierung belassen aber ich fand leider nix was dem auch nur annähernd entspricht.
Man liest überall einfach nur grau lackieren, das mag ja sein aber grau ist halt kein Metall und auf eine Metallische Oberfläche habe ich es eigentlich abgesehen.
Auch ein Stahlgrau ist einfach nur grau und wirkt keineswegs metallisch.



Na gut wir werden sehen.
Kurze Woche und dann bleibt wieder viel Zeit zum weiter basteln :cool:
