@ Georg
Wo genau meinst du? An den Seiten mit einer Aluplatte?

@Ringo
Bis jetzt bin ich davon ausgegangen, dass die auch so halten. Weil es solche selbst einschneidenden Muttern sind, die lege ich die die Nut und sobald angezogen wird drücken die sich in die Ränder der Nut.
Die bauen so auch Tische, also sollte das doch reichen oder?

Du meinst so?

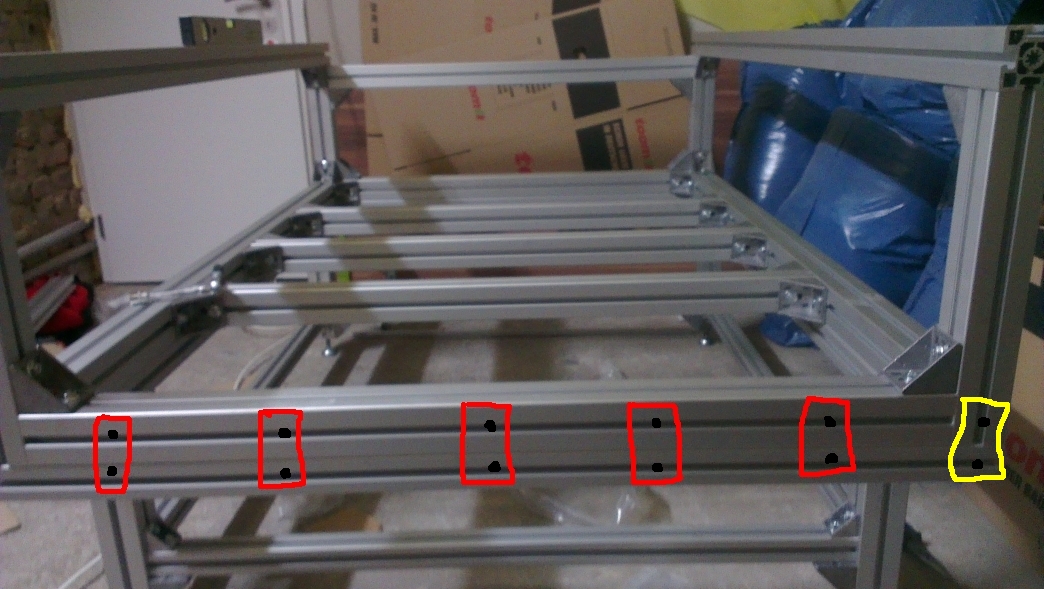

Ok, dann werde ich mindestens nochmal alle Schrauben nachziehen. Die beiden oberen Profile, wo später die Führungen drauf sollen, will ich sowieso noch weiter verstärken

Das mit den Verbindungen wird auch demnächst gemacht, Alu ist schon bestellt.

Habe heute, nach einigen Mails mit denen, eine 2,2KW 24000RPM Hertz Spindel aus der Türkei bestellt siehe da
Sind um einiges teurer als die China Dinger aber doch noch ein ganzes Stück billiger als eine Elte für 1k €
Mal sehen was das Ding so taugt Normal werden die nur bis 18000RPM ausgeliefert, die haben mir aber angeboten mir eine 24000er Version auszuliefern und dann mit entsprechenden 7000er Spindellagern.

Ich bin echt gespannt was mich da erwartet

Es gab die Möglichkeit eine Elte mit 1,1KW zu kaufen oder die Hertz..
Da ich aber schon extra mit Servos arbeite könnte eine 1,1kw Spindel bei entsprechenden Fräsern wohl doch an ihre Grenzen kommen
Ein bisschen Reserve kann ja nie schaden und mehr als 2,2KW wird meine Steckdose mit Sicherheit nicht unterstützen

Ich hab sowieso Bedenken, dass es überhaupt klappt
Die Servos haben zusammen gut 850W dann 2200W der Spindel (mit Umrichter wohl noch mehr)
bleiben noch etwa 600W Da muss dann noch ein Rechner der CNC dran und der ganze Rest (normaler PC, Lichter) hängen auch noch an der selben Sicherung

Ich bezweifle leider das es nicht so einfach möglich ist, da erst vor 2Jahren alles entkernt und neu renoviert wurde. Da wird es nicht möglich sein noch einen neuen Stromkreis einzubauen ohne Wände aufzubrechen :s

Aber wäre wohl die sauberste Lösung

Ja klar, aber schön ist es trotzdem nicht und ich will während die Maschine läuft ja auch noch andere Dinge tun können.
Habe aber gerade gesehen, dass die Heizung auf gleich zwei Sicherungen liegt, zur Not klemme ich den PC da noch mit dran

Ich habe das Gefühl, dass es immer teurer wird

Was haltet ihr von folgender Lösung?:
*Z-Achse wird mit zwei 30mm Führungen ausgestattet und 4 Wägen (wird dann auf einer Länge von 20cm gehalten / Schienenlänge beträgt 45cm)
*X-Achse wird vorne unten mit einer 45mm Führung und 1 Wagen ausgestattet (wird dann auf einer Länge von 14cm gehalten, mehr geht nicht) & eine 20mm Führung oben drauf mit zwei Wägen.

Die 45mm Führung ist zwar etwas überdimensioniert aber mit einem Wagen noch immer günstiger als eine 35mm mit zwei Wägen. In dieser Kombi würde die Z-Achse 130,- und die X-Achse 230,- kosten (natürlich nur die Führungen).

Meinungen erwünscht

Update:

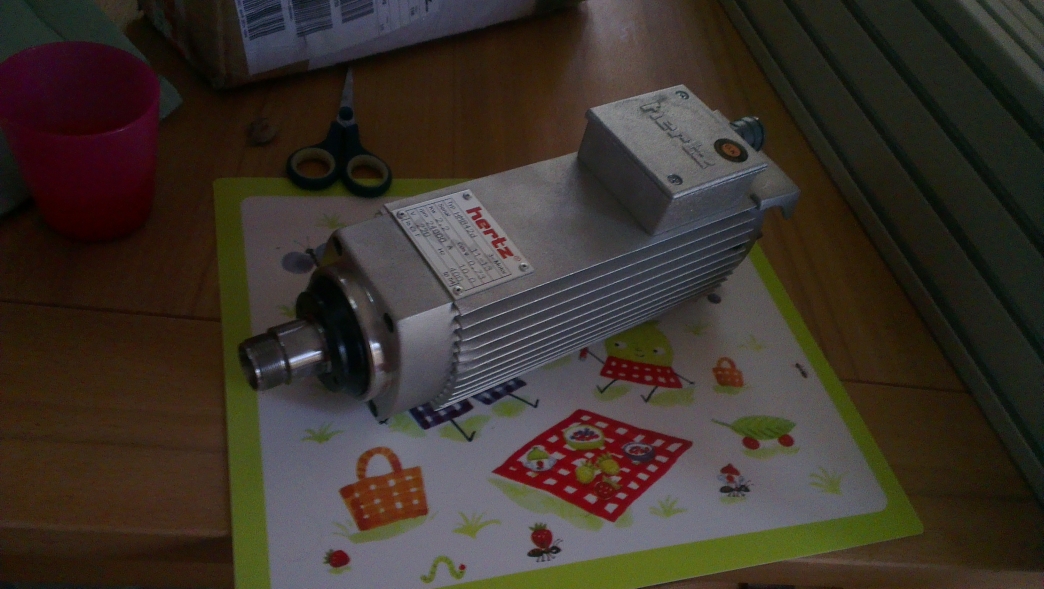

Nachdem am Montag meine Frässpindel aus der Türkei losgeschickt wurde und bereits am Dienstag bei mir war, wird es mal Zeit für ein Update.
Für die Spindel musste ich noch gut 53€ Zoll zahlen, ja der Verkäufer hat nur den halben Preis auf die Rechnung geschrieben.
Leider war es auch das einzig positive an ihm bis jetzt.

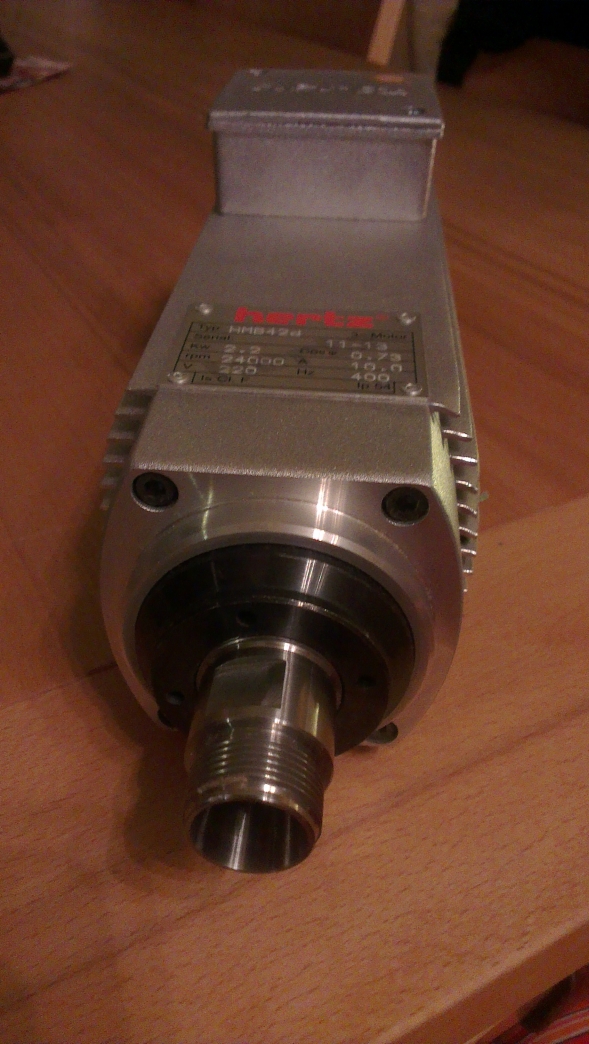

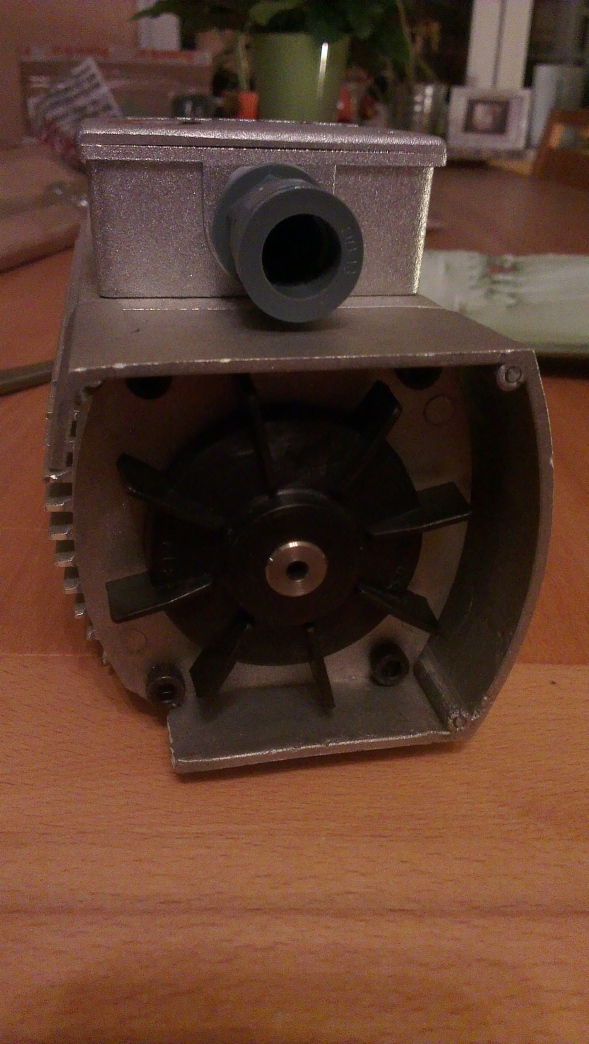

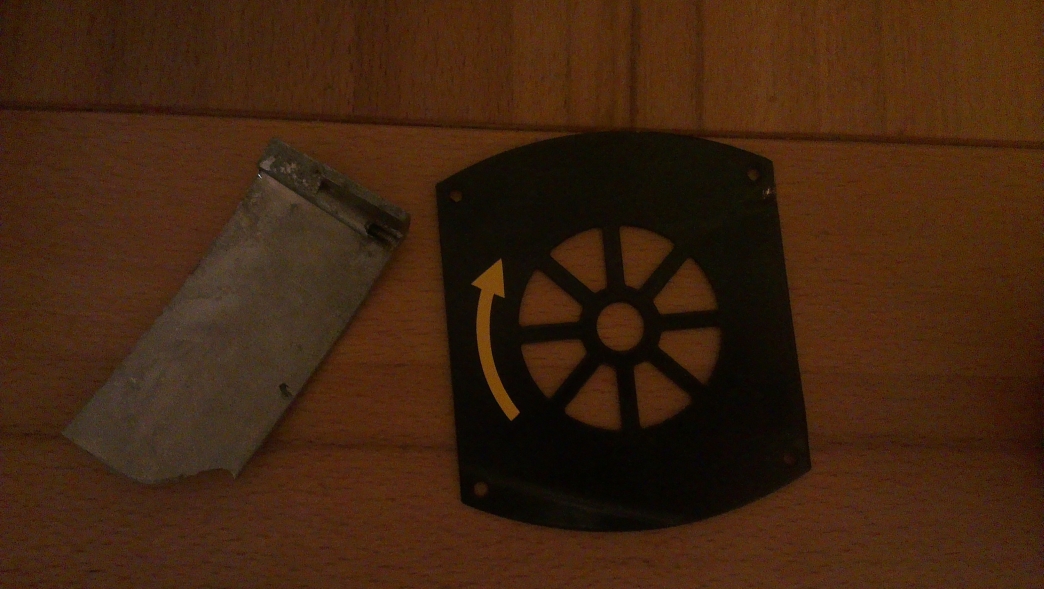

Als ich das Paket annahm sah es eigentlich ganz gut aus. Nach dem Öffnen fielen mir allerdings gleich einige Teile entgegen, wie ich feststellen musste ist das "Gehäuse" des Lüfterrads zerbrochen und vorne an der Welle sind Abschürfungen, die ich mir nicht erklären kann.
Alles eindeutig auf die Verpackung, wenn man es denn so nennen darf, zurückzuführen. Die Spindel wiegt gut 9Kg und ist 33x11x13 cm groß. Verpackt war sie in einem Karton der gut Luft an den Seiten hat und umwickelt war sie mit 2mm dickem Kunstsoff. Keinerlei Puff oder ähnliches um einen Aufprall abzufangen. ich könnte kotzen! Die mir Abstand schlechteste Verpackung, die ich je zu Gesicht bekommen habe!!!!
Ich werde den Verkäufer jetzt mal eine nette Nachricht schreiben und abwarten, was er dazu meint.












Ebenso haben mich in den vergangenen Tagen meine Y-Führungen erreicht. Ganz schön massiv und schön vorgefettet
Ich habe auch bereits eine Verbindungsplatte von Führungswagen und Portal im DXF Format gezeichnet.

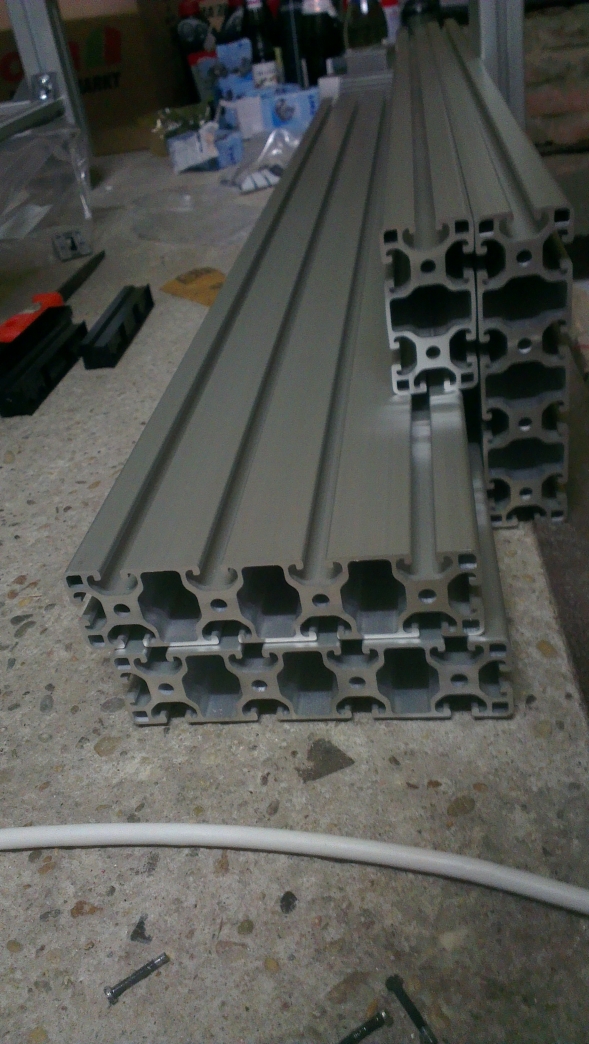

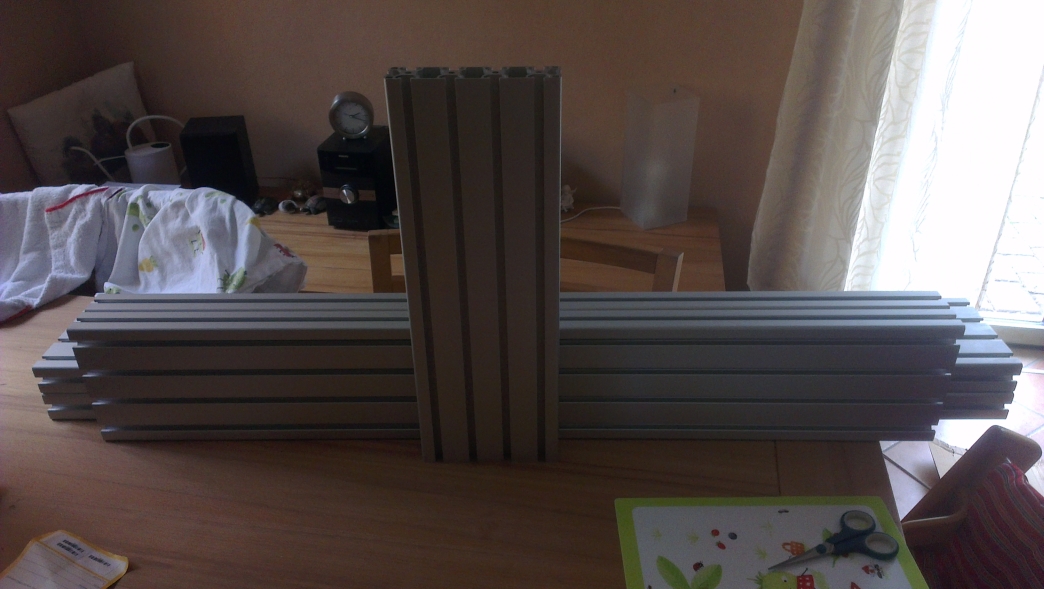

Und noch was hat sich getan, mein Portal wurde bestellt und ist angekommen. Es besteht vorerst aus zwei 160x40 ~1200 mm & einem 160x40 ~990 mm & einem 80x40 ~990 mm Profilen. Die Führungen der Z Achse werden auf einem weiteren 160x40mm Profil angebracht. So wiegt das Portal schon 30Kg.





Leider musste ich feststellen, dass die Encoder meiner Servos eine viel zu hohe Auflösung für die geplante Steuerung haben, deshalb muss ich diese nun wieder verkaufen und mir neue anschaffen.

Ja habe ich vor, das Teil kann man schon wieder ankleben. Ja Spindel sollte funktionieren nur leider noch kein FU da zum testen.

Zitat

Hello,

Im very sorry to hear that. Before we had send this item a couple of time. No was problem.
Now, I will meet workers and DHL shipping.

I think, working of motor is not a problem . But, I understand you, this is bad situation.
please tell me if there is anything I can do.
Also, I will call to hertz motor. Maybe they supply any spare parts.

Sorry again.
Best Regards.

Das hat er mir heute geantwortet, wirklich schlauer bin ich jetzt auch nicht

Ich denke es ist mal wieder zeit für ein kleines Update.

Von der Spindel gibt es Neuigkeiten, und zwar hat der Händler beim Hersteller auf Ersatzteile angefragt und mir wurde gesagt, dass es möglich ist das kaputte Teil auszutauschen.
Das heißt er will mir entsprechendes Ersatzteil zuschicken. Finde ich ganz ok, mal sehen ob ich das austausche (könnte nicht ganz leicht werden) oder einfach klebe.

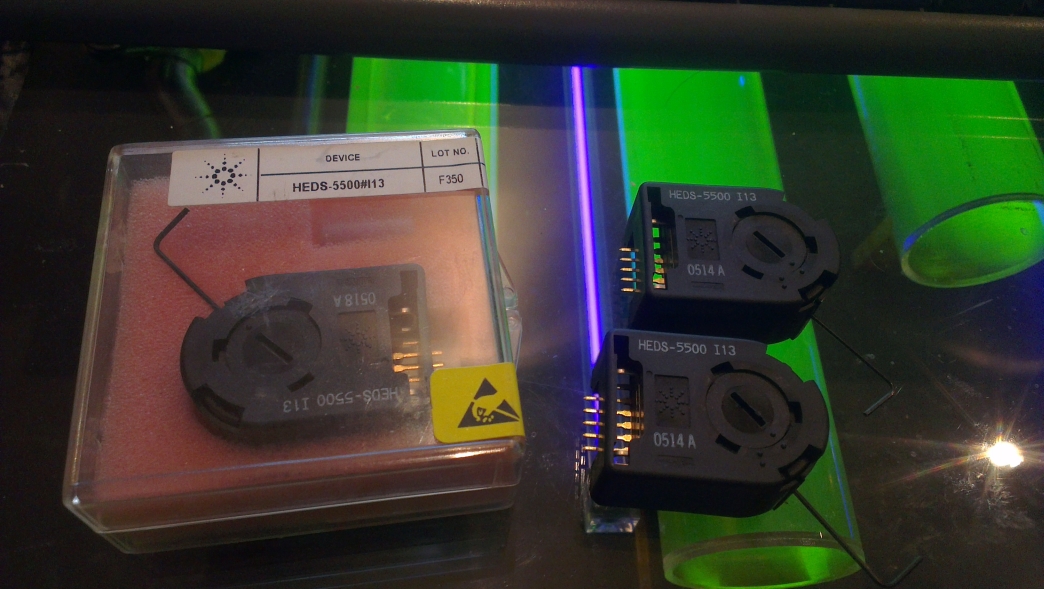

Encoder musste ich mir ja leider neue kaufen. Ich habe über Ebay einen netten Herren gefunden, der mir 3 HEDS mit 5xx imp./umd. für 40€ inkl. Versand verkauft hat, super Preis und die Dinger sehen auch gut aus
PS: er hat noch einige Weitere

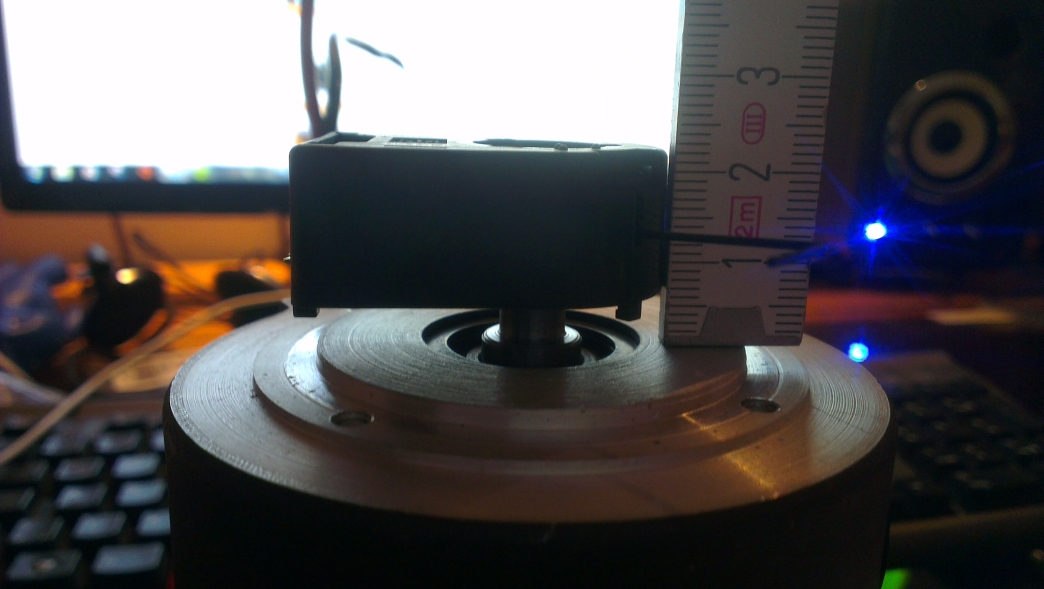

Leider ist die Welle ein ganzes Stück zu lang und ich bräuchte etwas um diese 6mm zu überbrücken. Es sind schon vier Löcher mit Gewinde vorhanden um einen Adapter anzubauen, nur ist mir bis jetzt nichts gescheites eingefallen.



Hat einer von euch eine Idee, wie ich die Encoder dort gescheit befestigen kann?

Ich versuche jetzt die Tage mal Zeit zu finden, um die Löcher für die Verbindungsschrauben der Profile am "Portal" zu bohren.
