Half Life First Aid Charger(Casemod Umbau abgeschlossen)

So Modding Gemeinde

Es geht wieder los.

Meisterkurs Teil 1 u 2 sind fast rum (Montag noch Mündliche Prüfung).
Zum Teil 3 und 4 sind 2 Monate Zeit, also Zeit nutzen und Modden.


Als erstes möchte ich Aquatuning, Coolermaster, MSI und Patriot für die Unterstützung danken.







Den HEV Charger 24 H Mod von Matze und mir kennt ihr ja.
Der ist ja auch ganz schön geworden, aber wir hatten mit nem standart ATX Tower als Basis gerechnet und nen Mini ATX bekommen ?( .
Also mussten wir einiges ändern um das Projekt doch zu bauen.
Da mir das Thema so gut gefallen hat und ich natülich den am liebsten so bauen würde wie geplant bau ich nen zweiten.

WAAAASSSS...... zweimal den gleichen Mod.......ok stimmt is scheiße und macht man nicht.

Gut das es in Half Life 1 noch nen 2. Charger gibt, den First Aid Charger.

Also wirds nen First Aid Charger.

Der mod Hängt später an der Wand neben dem Fehrnseher und bekommt nen Blueray Brenner, ne Dolby Sondkarte und wird als Film und Musik Serve genutzt weden.

So das wars erst mal.

Hier noch nen Bild wie er dann mal aussehen soll.


Zum Tower Habe ich noch nen Medipack Mediafestplatte
und ein CM Stom Sirus Headset umgebaut

Dieser Beitrag wurde bereits 12 mal editiert, zuletzt von »Ironknocker« (11.08.2013, 09:08)


Paladin

Wenn I Murksen muss... Aaarrgh..

Beiträge: 12 062

Registrierungsdatum: 18.07.2009

Name: Patrick Betz

Wohnort: Simbach bei Landau a. d. Isar

Beruf: Kraftfahrer (Gelernter Schreiner)

Danksagungen: 363

  • Nachricht senden

2

21.10.2012, 09:59

Cool, ich freu mich schon darauf wenn's los geht. Wie groß wird das dann in etwa werden?
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

Paladin

Wenn I Murksen muss... Aaarrgh..

Beiträge: 12 062

Registrierungsdatum: 18.07.2009

Name: Patrick Betz

Wohnort: Simbach bei Landau a. d. Isar

Beruf: Kraftfahrer (Gelernter Schreiner)

Danksagungen: 363

  • Nachricht senden

4

21.10.2012, 18:00

Ist 120 nicht etwas wenig wenn da ne Grafikkarte rein soll? Oder verwendest du eine Risercart oder Onboard?
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

6

22.10.2012, 20:33

sooooo sagen leute die nicht weiter wissen....

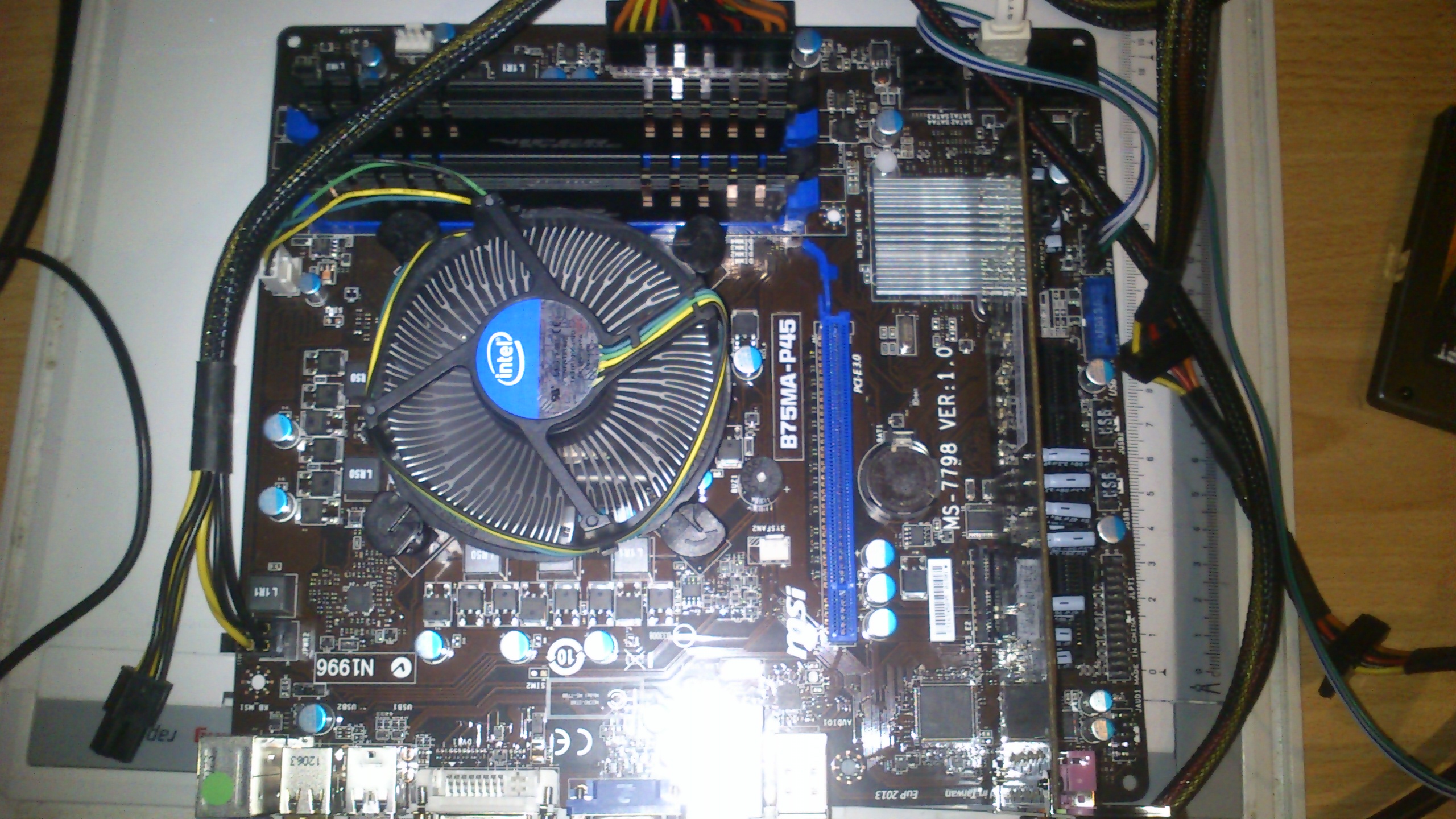

heute war nen Hardwaretest dran.

Beteutet:

Intel I3 CPU einbauen

Kühler drauf

8gb Patriot Ram aufs Mobo

MSI Motherboard anschließen

120Gb Patriot SSD anklemmen

Asus Dolby Soundkarte anklemmen

Windoofs installieren

und das beste zum Schluss

jede menge Treiber runterladen.

Fatzit:

Alles funzt ... bis jetzt :phat:

Die weiße unterlage is ca. die Fläche der Front.

Nächster Schritte:

Aufs Päckchen von Aquatunting warten (müsste diese Woche kommen)
CAD Zeichnungen erstellen
Wakü vorbereiten


Hier die Bilder
»ironknocker« hat folgende Bilder angehängt:
  • DSC_1491.jpg
  • DSC_1492.jpg
  • DSC_1493.jpg
  • DSC_1494.jpg

der_george

"Mein Name ist George - Der George"

Beiträge: 4 800

Registrierungsdatum: 17.03.2010

Wohnort: Da wo der Berch wohnt

Beruf: Inginöööör und Freundinbeschäftiger

Danksagungen: 354

  • Nachricht senden

7

23.10.2012, 12:49

Cool cool. Wenn es nur annähernd so gut wird wie das 24h Teil dann gibt es hier echt was zu gucken.

Einen Fehler hab ich aber schon gefunden. In der Überschrift fehlt ein Haar.

;)

So long :0)
Meine Mods bei we-mod-it:
24h Stealth - 1.Platz 24h Livemodding DCMM 2010 | | taabar sin - 2. Platz Casemod DCMM 2012 | | 24h Semmetastic - 2. Platz 24h Livemodding DCMM 2013

Mein Modding-Verkaufsthread

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

9

24.10.2012, 20:14

Geschenke.....

'Danke nochmal an Aquatuning für die Turbo Lieferung.

Das LCD musste ich gleich ausprobieren und im HEV Style programmieren. Was soll ich sagen kommt dem Orginal sehr nahe :D

Hier die Bilder
»ironknocker« hat folgende Bilder angehängt:
  • DSC_1495.jpg
  • DSC_1496.jpg
  • DSC_1497.jpg

Paladin

Wenn I Murksen muss... Aaarrgh..

Beiträge: 12 062

Registrierungsdatum: 18.07.2009

Name: Patrick Betz

Wohnort: Simbach bei Landau a. d. Isar

Beruf: Kraftfahrer (Gelernter Schreiner)

Danksagungen: 363

  • Nachricht senden

10

24.10.2012, 20:53

da fehlen dei punkte zwischen dem H.E.V. :P
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

der_george

"Mein Name ist George - Der George"

Beiträge: 4 800

Registrierungsdatum: 17.03.2010

Wohnort: Da wo der Berch wohnt

Beruf: Inginöööör und Freundinbeschäftiger

Danksagungen: 354

  • Nachricht senden

12

25.10.2012, 11:44

Haha. Ja da muss ich dem Pala recht geben.. kein schlechter Anfang, aber perfekt ist es noch nicht. :P

Da werden die Nerds ungemütlich, wenn man was von ihren geliebten Games verzehrt. :D
Meine Mods bei we-mod-it:
24h Stealth - 1.Platz 24h Livemodding DCMM 2010 | | taabar sin - 2. Platz Casemod DCMM 2012 | | 24h Semmetastic - 2. Platz 24h Livemodding DCMM 2013

Mein Modding-Verkaufsthread

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

13

25.10.2012, 22:15

îch hoffe ihr seid hiermit befriedigt und wenn nicht sag ich dazu nur




Ein Bild von der Software.

Die is echt gut lässt sich super bedienen

Und vom Display mit der vorerst fertigen Anzeige

Die 3 Balken sind Speichervolumen Festplatte c, d und Auslastung System
»ironknocker« hat folgende Bilder angehängt:
  • DSC_1499.jpg
  • DSC_1500.jpg

der_george

"Mein Name ist George - Der George"

Beiträge: 4 800

Registrierungsdatum: 17.03.2010

Wohnort: Da wo der Berch wohnt

Beruf: Inginöööör und Freundinbeschäftiger

Danksagungen: 354

  • Nachricht senden

14

26.10.2012, 01:38

^^.

Ich war schon davor mehr als zufrieden. Jetzt bin ich noch zufriedener. Wobei... :D

So long :0)
Meine Mods bei we-mod-it:
24h Stealth - 1.Platz 24h Livemodding DCMM 2010 | | taabar sin - 2. Platz Casemod DCMM 2012 | | 24h Semmetastic - 2. Platz 24h Livemodding DCMM 2013

Mein Modding-Verkaufsthread

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

15

27.10.2012, 19:09

Wakü Test

Weiter gings.

Nachdem diese Woche die Wakü gekommen is war ein Testlauf angesagt.

Fast alles glatt gelaufen.

Am Donnserstag is mir aufgefallen das der Grafka Kühler 1/8" Anschlüssse hat. Was hab ich wohl nicht mitbestellt? richtig die 1/8" anschlüsse :dash: .

Also fix ne Mail an Aquatuning und schwubs heute morgen um 9 hast mich der Postbote aus dem Bett geworfen.

Echt super das das so fix ging.

Also stand dem Aufbau nichts mehr im wege.



Als erstes war die Grafka dran.

Vergleich ALt zu Neu



Der alte Kühler war mit 4 Schrauben befestigt.



Schrauben raus und Mit nem Heißluftfön Kühler erwärmen damit er besser runter geht







Neue Paste drauf und Kühler drauf... Ja zum glattstreichen der Paste verwende ich meinen Perso :phat:



Als er Kühler dann drauf war stellte ich fest das der nicht komplett aufliegt und die Kühlfläche um einiges kleiner is.
Der kupfe Kühler is 38x38mm die Fläche is aber nur 25x25mm. Werde die Kühlfläche abfräsen das die vollen 38x38mm aufliegen.



Das Selbe passierte dann auf dem Mobo mit der CPU






Für die Agb`s hab ich aus nem Alublech fix ne Halterung gebaut



Beim Auspacken vom zweiten Agb dann der Schock... Plexi hat viele Risse



In meinem Fundus hatte ich dann doch noch ein Plexi Tube so das es weitergehen konnte

Dann alles mit Schläuchen verbinden, befüllen und testen.







Hier die Daten die Temps bei 22° C Zimmertemp sind top



Links Auslauf CPU rechts Einlauf......HIHIHI der verpasst seiner CPU nen Einlauf

Und CPU Kerntemp



Das wars fürs erste. Jetzt warten aufs Päckchen von Coolermaster mit Gehäuse

ringo

Der 0 Punkte Ringo

Beiträge: 5 578

Registrierungsdatum: 15.06.2009

Wohnort: Kanton SG

Danksagungen: 160

  • Nachricht senden

16

27.10.2012, 20:55

Sind schöne Sachen dabei, das mit dem AGB ist nicht so gut, das er beschädigt ausgeliefert wird.

www.complex-mods.de

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

17

27.10.2012, 21:29

vermute mal war nen produktionsfehler, katon und verpackung waren unbeschädigt.
Die gewinde waren ein bißchen schwergängiger.
Denke das das Gewinde das Problem war.
Durch das aufdrehen der beiden Kappen es dann zu einer Spannung gekommen is und dadurch die Microrisse kommen.

ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden

18

28.10.2012, 17:53

GPU Kühler Umbau

So heute war der GPU Kühler dran.

Das fräsen konnte ich mir sparen.

Ich hatte noch vom Bau des MO Chopper im Hinterkopf das die Aquacomputer Kühler alle gleich aufgebaut sind.

Damals hatte ich nen GPU Kühler umgebaut und auf die Northbridge geschraubt.

Da die Northbridge ja nur 10x15mm is sollte das mit der Kühlfläche vom neuen Kühler ausreichen.

Also Chopper aufschrauben Kühler runter und auseinander schrauben.

Hier alt und neu



Passte auch alles, also neuer Kühler mit altem Plexi und Dichtung verschrauben und wieder in der Chopper.

Der alte Kühler war natürlich nicht mehr so schön ALso Polierpaste und Zahnbürste rau und alles schön aufpolieren.



Fatzit : Schaut aus wie neu

Dann fix auf die GPU



Wie man sieht ne viel größere Auflagefläche... im Hintergrund is noch der alte Northbridgekühler mit neuem Kupferkühler

Dann alles aufs Board und testen





Gpu Temp beim Zocken 35 °C

Da sollte dann noch Luft zum Overclocking sein.

Das wars dann mal wieder fürs erste.

Paladin

Wenn I Murksen muss... Aaarrgh..

Beiträge: 12 062

Registrierungsdatum: 18.07.2009

Name: Patrick Betz

Wohnort: Simbach bei Landau a. d. Isar

Beruf: Kraftfahrer (Gelernter Schreiner)

Danksagungen: 363

  • Nachricht senden

19

28.10.2012, 18:51

Die Temperatur Displays sind ja mal cool, welche sind das?
Das Giftgrüne wassser ist ja gut, dachte nicht das man da so käftige Farben hin bekommt.
COMPLEX-MODS.deMODDING | CONS | CE-MODS
HausModding by Patrick und Sonja

Ein Bayer kann alles, außer Hochdeutsch...... :D


ironknocker

Heisskleber und Spaxschrauben!

  • »ironknocker« ist der Autor dieses Themas

Beiträge: 2 872

Registrierungsdatum: 31.08.2010

Wohnort: Koblenz

Beruf: Meister im Metallbauhandwerk

Danksagungen: 117

  • Nachricht senden
